Powermaster PM-6013 P6100 100MHz Osiloskop Probu Seti BNC Konnektörlü 1X/10X

Powermaster PM-6013 P6100 100MHz Osiloskop Probu Seti BNC Konnektörlü 1X/10X Özellikleri

Powermaster PM-6013 P6100 Osiloskop Probu Seti, elektronik laboratuvarlarında, teknik servislerde ve Ar-Ge çalışmalarında hassas sinyal ölçümleri gerçekleştirmek üzere tasarlanmış yüksek performanslı bir ölçüm probudur. 100 MHz bant genişliği desteği sayesinde yüksek frekanslı sinyallerin bozulmadan ve en yüksek doğrulukla osiloskop ekranına aktarılmasını sağlar. Gövde üzerinde yer alan 1X ve 10X kademeli anahtarlama mekanizması, ölçüm yapılacak voltaj seviyesine göre direnç ve empedans oranını pratik bir şekilde ayarlama imkanı sunar. Standart BNC konnektör yapısı, piyasadaki tüm dijital ve analog osiloskop modelleri ile tam uyumluluk gösterir. Esnek ve dayanıklı kablo kaplaması, zorlu çalışma ortamlarında kırılma ve yıpranmalara karşı maksimum direnç göstererek uzun ömürlü kullanım vaat eder. Çıkarılabilir kancalı uç başlığı, SMD bileşenler ve dar bacaklı entegre hatlarında kayma yapmadan güvenli tutuş sağlar. Set içerisinde yer alan ayar tornavidası sayesinde osiloskobun kalibrasyon sinyaline göre kompanzasyon kapasitans ayarı saniyeler içinde gerçekleştirilebilir. Renkli kodlama halkaları, çok kanallı ölçümlerde hatların karışmasını önleyerek çalışma verimliliğini artırır. Yüksek yalıtım direnci ve voltaj koruma kapasitesi ile sinyal ölçüm süreçlerinizde güvenli, kararlı ve kesintisiz bir performans sunar.

Teknik Detaylar:

• Marka Model: Powermaster PM-6013 (P6100)
• Ürün Tipi: Osiloskop Ölçüm Probu Seti (2"li Paket)
• Bant Genişliği: 100 MHz (10X konumunda) / 6 MHz (1X konumunda)
• Zaman Yükselme Süresi (Rise Time): 3.5 ns (10X konumunda)
• Zayıflatma Oranı (Attenuation Ratio): 1X / 10X Anahtarlanabilir
• Giriş Direnci: 1MΩ (1X) / 10MΩ (10X)
• Giriş Kapasitansı: 1X: 70pF - 120pF / 10X: 13pF - 17pF
• Kompanzasyon Aralığı: 10pF - 35pF
• Maksimum Çalışma Voltajı: 1X: 200V DC + Peak AC / 10X: 600V DC + Peak AC
• Konnektör Tipi: Standart Erkek BNC Bağlantı
• Kablo Uzunluğu: 120 cm Esnek Koaksiyel Kablo
• Şase Bağlantısı: Timsah Klipsli Siyah Topraklama Kablosu
• Gövde Yapısı: Ergonomik Kaymaz Yalıtkan Plastik
• Çalışma Sıcaklığı: -15°C ~ +75°C
• Ağırlık: Yaklaşık 55 gram (Prob başına)

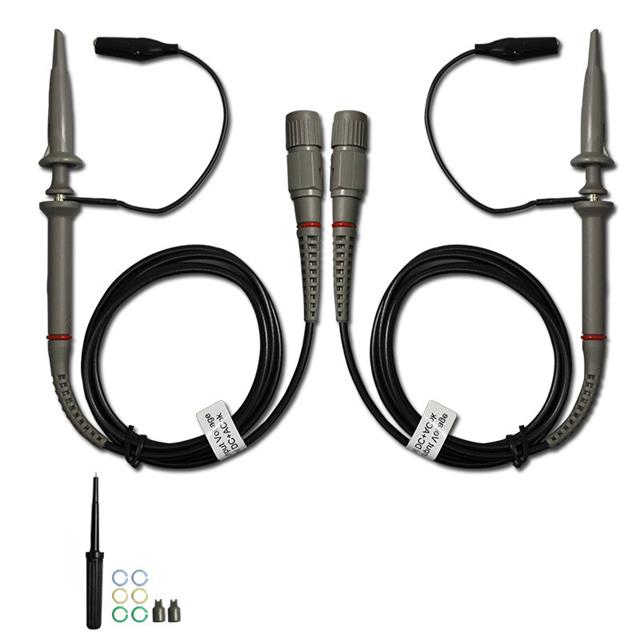

• Paket İçeriği:
  • 2 Adet Powermaster PM-6013 (P6100) Osiloskop Probu
  • 2 Adet Çıkarılabilir Kancalı Test Ucu Başlığı
  • 2 Adet Timsah Klipsli Topraklama Kablosu
  • 2 Adet İzolasyon Koruma Kapağı
  • 8 Adet Renkli Kanalları Ayırma Halka Seti
  • 1 Adet Plastik Kalibrasyon Ayar Tornavidası

Kullanım Alanları:

• Dijital ve analog osiloskoplarda frekans, voltaj ve sinyal dalga şekli ölçüm işlemleri
• Elektronik kart tamiri, arıza tespiti ve teknik servis bakım/onarım uygulamaları
• Mikrodenetleyici, gömülü sistemler ve haberleşme protokollerinin (SPI, I2C, UART) sinyal analizleri
• Üniversite, meslek lisesi ve Ar-Ge laboratuvarlarındaki elektronik test ve eğitim çalışmaları
