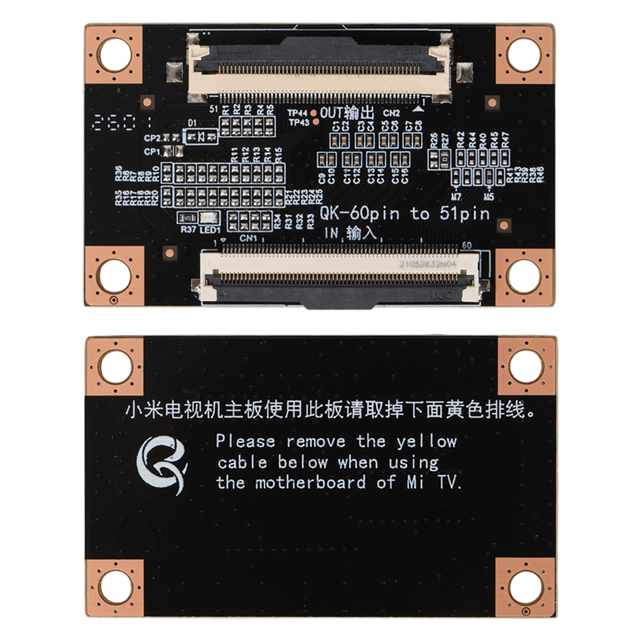

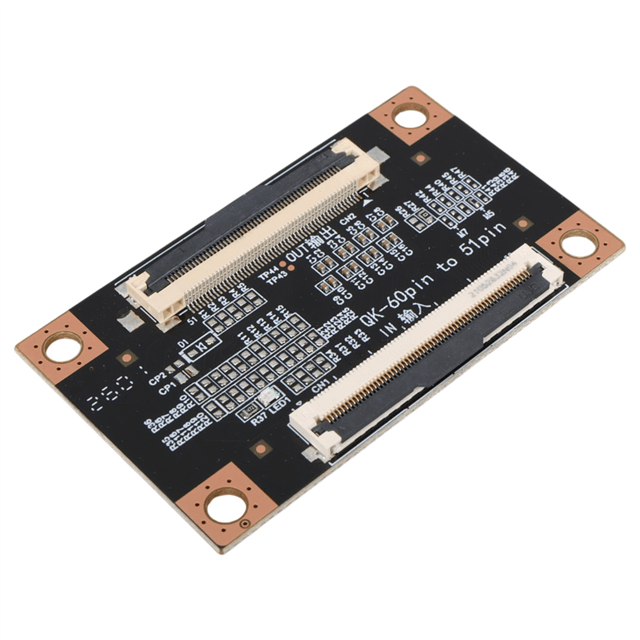

Weko 60 Pin - 51 Pin Flexi Çevirici Board

Weko 60 Pin - 51 Pin Flexi Çevirici Board Özellikleri

Weko 60 Pin - 51 Pin Flexi Çevirici Board, televizyon tamiri ve panel uyumlulaştırma süreçlerinde profesyonel teknik çözümler sunmak amacıyla özel olarak geliştirilmiştir. 60 pin flex giriş portu ile 51 pin çıkış konnektör yapısı arasındaki veri iletimini pürüzsüz, yüksek hızlı ve kayıpsız bir şekilde gerçekleştirir. Yüksek kaliteli FR-4 cam elyaf PCB malzemesi ve hassas SMD lehim hatları sayesinde uzun ömürlü ve kararlı bir çalışma performansı vaat eder. Özellikle Xiaomi TV anakart sistemleri ve modern LED, LCD, Smart TV panellerinin tamiratında sinyal dönüşümünü güvenle sağlar. 60x36x4 mm boyutlarındaki ultra ince yapısı, televizyon şasisi içerisindeki dar montaj alanlarına zahmetsizce yerleştirilmesine olanak tanır. Devre kartı üzerine entegre edilen filtreleme kapasitörleri ve direnç ağları, sinyal gürültüsünü en aza indirerek görüntüde dalgalanma veya parazit oluşmasını engeller. Güçlendirilmiş kilitli ZIF soket mekanizmaları, flex kablo bağlantılarının temassızlık yapmasını ve gevşemesini tamamen önler. Güvenli voltaj toleransı ve yüksek iletkenlik kapasitesi sayesinde teknik servis uzmanlarının arıza onarım verimliliğini üst seviyeye çıkarır.

Teknik Detaylar:

• Marka Model: Weko QK-60pin to 51pin Flexi Çevirici Board
• Giriş Konnektörü: 60 Pin FPC/FFC Flex Soket (IN)
• Çıkış Konnektörü: 51 Pin Flex Soket (OUT)
• Fiziksel Ölçüler: 60 mm x 36 mm x 4 mm
• Devre Kartı Tipi: Isıya Dayanıklı Çift Taraf FR-4 PCB
• Çalışma Gerilimi: 3.3V - 12V DC Toleranslı
• Sinyal Tipi: LVDS / V-by-One Dijital Görüntü İletimi
• Pin Aralığı (Pitch): Hassas Toleranslı Standart Panel Flex Formatı
• Sinyal Kararlılığı: Entegre Pasif SMD Bileşenler (Direnç / Kapasitör Filtreli)
• Konnektör Kilit Mekanizması: Güvenli Sabitlemeli Flip-Lock ZIF Soket Yapısı
• Çalışma Sıcaklığı: -10°C ile +70°C Arası
• Montaj Tipi: 4 Adet Köşe Vida Yuvalı Şasi Sabitleme
• Kart Rengi: Siyah Yüzey Kaplama
• Akım Taşıma Kapasitesi: Hat Başına Yüksek İletkenlik Performansı
• Uyumlu Cihaz Türleri: Xiaomi TV, LED TV, LCD TV ve Smart TV Panelleri
• Ekstra Uyumluluk: Özel TV Anakart İletim Seçenekleri Desteği
• Paket İçeriği:
  • 1 Adet Weko 60 Pin to 51 Pin Flexi Çevirici Board

Kullanım Alanları:

• Televizyon Yetkili ve Özel Teknik Servislerinin Panel Onarım Uygulamaları
• Xiaomi ve Uyumlu Marka TV Anakart Değişim ve Adaptasyon İşlemleri
• 60 Pin ve 51 Pin Flex Kablo Arayüz Farklılıklarının Dönüştürülmesi
• Elektronik Test Laboratuvarları ve Görüntü Aktarım Ar-Ge Çalışmaları
