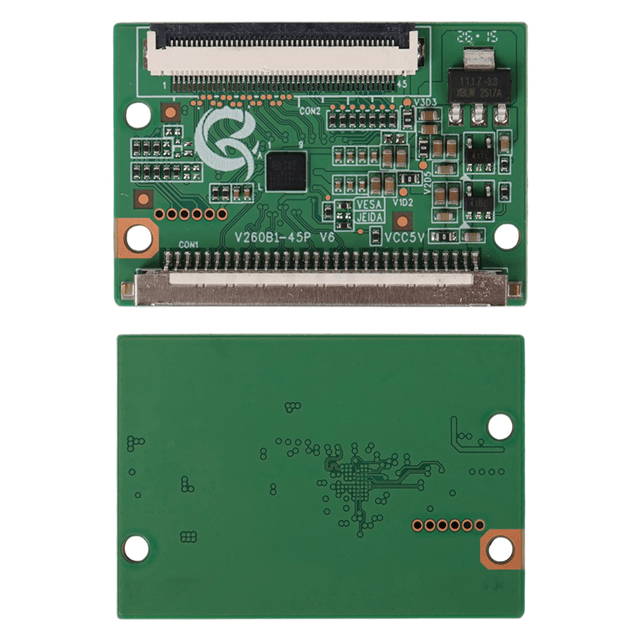

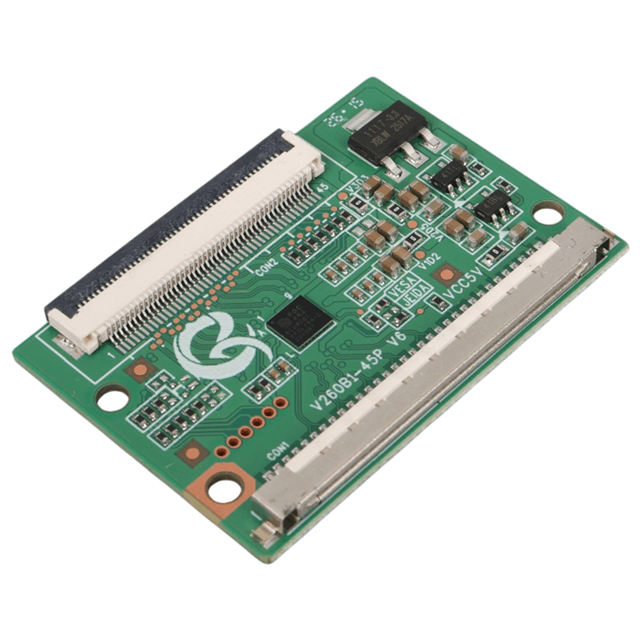

Weko LCD Panel Flexi Onarım Kartı 45 Pin V6 Çevirici

Weko LCD Panel Flexi Onarım Kartı 45 Pin V6 Çevirici Özellikleri

Weko LCD Panel Flexi Onarım Kartı 45 Pin V6 Çevirici, profesyonel televizyon tamiri ve panel adaptasyon süreçlerinde kesintisiz görüntü sinyali iletimi sağlamak amacıyla özel olarak geliştirilmiştir. Ana kart ile ekran paneli arasındaki 45 pin arayüz uyumsuzluklarını ve flex kablo bağlantı sorunlarını ortadan kaldırarak pürüzsüz bir veri iletimi kurar. Kart üzerinde yer alan VESA ve JEIDA format yapılandırma seçenekleri, farklı panel sinyal modlarına hızlı ve hassas uyum sağlama imkanı tanır. Entegre edilen dahili 1117-3.3 voltaj regülatörü ve voltaj hat filtresi, panelin ihtiyaç duyduğu 3.3V ve 5V çalışma gerilimlerini stabil bir şekilde sunar. Sinyal gürültüsünü en aza indiren kaliteli pasif SMD bileşenler, görüntü aktarımında parazitlenme, kayma veya renk bozulmalarının önüne geçer. Yüksek kaliteli FR-4 cam elyaf PCB malzemesi, ısıya ve mekanik zorlanmalara karşı mükemmel dayanıklılık sergiler. 42x30x4 mm ultra kompakt boyutları sayesinde televizyon kasası içerisindeki en dar montaj alanlarına zahmetsizce entegre edilebilir. Güçlendirilmiş kilitli ZIF/FFC soket mekanizmaları, flex kablo bağlantılarının gevşemesini ve temas arızalarını tamamen önler. Teknik servis uzmanları, elektronik tamir atölyeleri ve profesyonel ustalar için arıza tespit ve panel değişim süreçlerini belirgin şekilde hızlandıran güvenilir bir teknik donanımdır.

Teknik Detaylar:

• Marka Model: Weko V260B1-45P V6 LCD Panel Flexi Onarım Kartı
• Konnektör Yapısı: 45 Pin FPC/FFC Flex Soket (CON1 / CON2)
• Fiziksel Ölçüler: 42 mm x 30 mm x 4 mm
• Sinyal Format Desteği: VESA / JEIDA Mod Seçenekli LVDS Sinyal İletimi
• Dahili Regülatör: AMS1117-3.3 Voltaj Regülatör Entegresi
• Çalışma Gerilimi: 3.3V DC ve 5V DC Toleranslı (V3D3 / VCC5V)
• Devre Kartı Tipi: Isıya Dayanıklı Çift Taraf FR-4 Yeşil PCB
• Sinyal Filtreleme: SMD Kapasitör ve Direnç Destekli Parazit Önleyici Devre
• Pin Aralığı (Pitch): Hassas Toleranslı Standart Panel Flex Formatı
• Konnektör Kilit Mekanizması: Güvenli Sabitlemeli Flip-Lock ZIF Soket Yapısı
• Çalışma Sıcaklık Aralığı: -10°C ile +75°C
• Montaj Tipi: 3 Adet Vida Yuvası ile Şasi Sabitleme
• Kart Rengi: Yeşil Yüzey Kaplama
• Akım Taşıma Kapasitesi: Hat Başına Yüksek İletkenlik Performansı
• Uyumlu Cihaz Türleri: LED TV, LCD TV, Smart TV ve Endüstriyel Ekran Panelleri
• Ekstra Test Noktaları: Kolay Arıza Tespiti İçin Dahili Gerilim Ölçüm Pedleri
• Paket İçeriği:
  • 1 Adet Weko LCD Panel Flexi Onarım Kartı 45 Pin V6 Çevirici

Kullanım Alanları:

• Televizyon Yetkili ve Özel Teknik Servislerinin Panel Onarım Uygulamaları
• 45 Pin Flex Arayüze Sahip LCD / LED TV Panel ve Anakart Adaptasyon İşlemleri
• VESA ve JEIDA Sinyal Format Değişim ve Uyumlandırma Çalışmaları
• Elektronik Test Laboratuvarları ve Ekran Sistemleri Ar-Ge Çalışmaları
