Weko QK-72339D LCD Panel Flexi Repair V2.0 4K 1 In 2 Out Sony Uyumlu Ekran Onarım Kartı

Weko QK-72339D LCD Panel Flexi Repair V2.0 4K 1 In 2 Out Sony Uyumlu Ekran Onarım Kartı Özellikleri

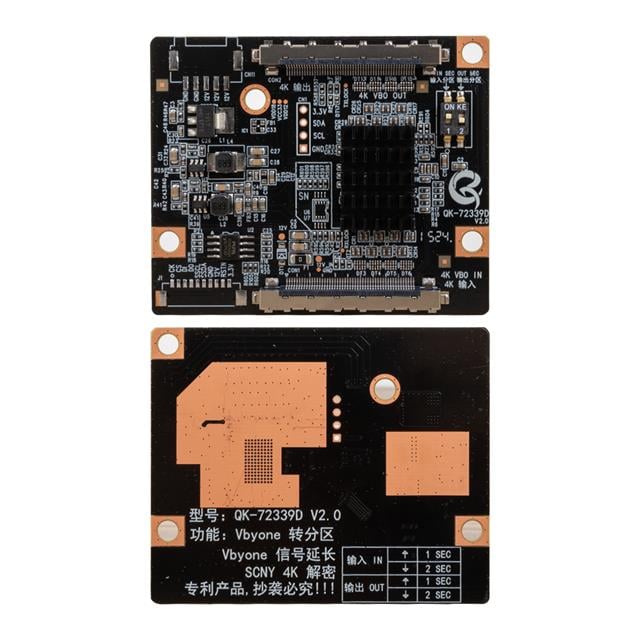

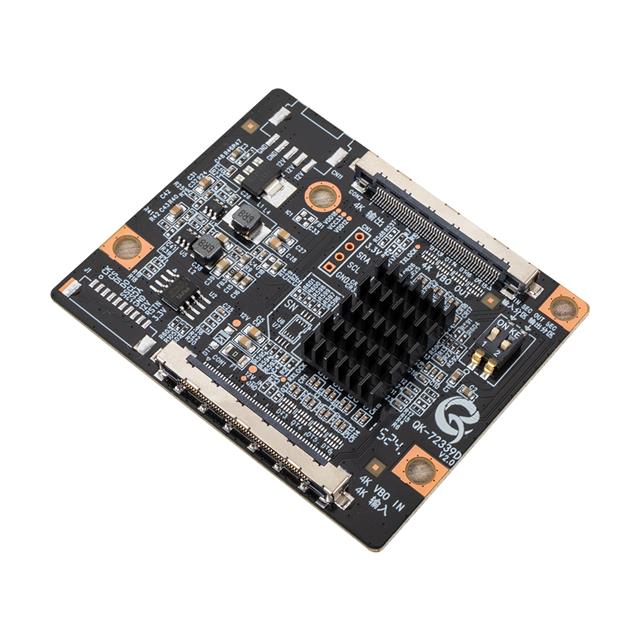

Weko QK-72339D LCD Panel Flexi Repair V2.0, özellikle Sony 4K televizyon ve monitörlerde meydana gelen flex kablo ve panel arızalarının giderilmesi amacıyla üretilmiş yüksek teknolojili bir onarım kartıdır. Gelişmiş V-by-One sinyal uzatma ve kod çözme mimarisine sahip olan bu modül, tek bir ultra yüksek çözünürlüklü 4K giriş sinyalini alarak iki bağımsız çıkış bölgesine (1 In 2 Out) mükemmel bir senkronizasyonla dağıtır. Üzerinde yer alan pasif alüminyum soğutucu blok, entegre devrelerin yoğun veri işleme esnasında ısınmasını önleyerek kesintisiz ve kararlı bir görüntü iletimi sağlar. Kartın arka ve ön yüzeyinde bulunan entegre DIP anahtarlar (ON/KE), panel tipine ve sinyal kodlama yapısına göre 1 SEC veya 2 SEC frekans bölgelerinin kolayca ayarlanmasına olanak tanır. Çok katmanlı FR-4 devre kartı tasarımı, elektromanyetik parazitleri en aza indirerek sinyal kaybını önler ve ekran üzerinde oluşabilecek titreme veya çizgilenme gibi artefaktları tamamen ortadan kaldırır. Kompakt yapısı sayesinde panel arkasındaki dar montaj alanlarına kusursuz bir şekilde uyum sağlar. Profesyonel TV teknik servisleri ve ekran yenileme merkezleri için zaman ve maliyet tasarrufu sağlayan bu tamir modülü, panel değişimine gerek kalmadan orijinal ekran kalitesini geri kazandırır. Düşük güç tüketimi ve yüksek voltaj toleransı ile endüstriyel standartlarda uzun ömürlü bir tamir çözümü sunar.

Teknik Detaylar:

• Marka Model: Weko QK-72339D V2.0
• Uyumlu Marka: Sony ve V-by-One Protokolü Kullanan 4K Paneller
• Sinyal Teknolojisi: Vbyone Sinyal Uzatma ve 4K Kod Çözme (Decryption)
• Giriş/Çıkış Yapısı: 1 Giriş (4K VBO IN) / 2 Bölge Çıkış (4K VBO OUT / IN SEC OUT SEC)
• Maksimum Çözünürlük: 3840x2160 (4K UHD) @60Hz
• Çalışma Gerilimi: 12V DC Giriş
• Mantıksal Sinyal Seviyesi: 3.3V
• Frekans ve Bölge Ayarı: 2 Kanallı Entegre DIP Anahtar Sistemi (1 SEC / 2 SEC Ayarı)
• Soğutma Altyapısı: Yüksek Isıl İletkenlikli Siyah Alüminyum Pasif Heatsink
• Malzeme Tipi: Çok Katmanlı Güçlendirilmiş FR-4 PCB Devre Kartı
• Konnektör Tipi: Yüksek Yoğunluklu Kilitlemeli Flex Konnektör Arabirimleri
• Boyutlar: 67 mm x 55 mm x 5 mm
• Ağırlık: Ultra Hafif Kompakt Tasarım
• Veri Protokol Desteği: I2C Sürücü Hatları (SDA, SCL, GND)
• Güvenlik Özellikleri: Entegre Akım Sınırlayıcı ve Kısa Devre Koruma Filtreleri
• Paket İçeriği:
  • 1 x Weko QK-72339D LCD Panel Flexi Repair V2.0 4K Onarım Kartı

Kullanım Alanları:

• Sony 4K Ultra HD LCD ve LED televizyonların panel flex arızalarının giderilmesinde ve ekran onarımlarında
• Endüstriyel 4K monitörlerin ve görüntüleme ünitelerinin sinyal dağıtım ile kod çözücü devre tamirlerinde
• V-by-One sinyal yapısına sahip çift COF/Flex girişli ekran panellerinin restorasyon işlemlerinde
• Televizyon ve ekran yenileme (Refurbishment) merkezlerinde panel değişim maliyetlerini düşürmek amacıyla
