Bms Devreler

 BMS (Battery Management System - Batarya Yönetim Sistemi), pil ve akü devreleri, özellikle lityum bazlı bataryaların güvenli ve verimli bir şekilde çalışmasını sağlayan hayati öneme sahip sistemlerdir. İster bir elektrikli araç, ister bir taşınabilir şarj cihazı (power bank) ya da bir güneş enerjisi depolama sistemi yapıyor olun, BMS olmazsa olmazdır.

İşte BMS, pil ve akü devrelerine dair kapsamlı bir rehber:

1. BMS (Batarya Yönetim Sistemi) Nedir?

BMS, şarj edilebilir bir batarya paketinin (özellikle Lityum-İyon, Lityum-Polimer) "beyni"dir. Akıllı bir şarj cihazı gibi çalışarak bataryayı aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve aşırı sıcaklık gibi tehlikeli koşullardan korur. Aynı zamanda hücre dengeleme (cell balancing) yaparak bataryanın ömrünü uzatır ve durum bilgilerini (şarj seviyesi-SoC, sağlık durumu-SoH) kullanıcıya iletir.

2. BMS'in Temel Görevleri ve Devre Bileşenleri

Bir BMS devresi genellikle şu bileşen ve işlevleri içerir:

a. Hücre İzleme ve Dengeleme (Cell Monitoring & Balancing)

• Görevi: Seri bağlı her bir hücrenin voltajını sürekli ölçer. Zamanla hücreler arasında voltaj farkları (dengesizlikler) oluşur. BMS, bu farkı pasif veya aktif yöntemlerle giderir.
• Devre Bileşeni:
• Pasif Dengeleme: Yüksek voltajlı hücrelerin terminallerine paralel bağlı dirençler ve transistörler. Fazla enerji ısı olarak harcanır. Basit ve ucuzdur, ancak verimsizdir.
• Aktif Dengeleme: Kapasitörler veya indüktörler kullanarak enerjiyi yüksek voltajlı hücrelerden düşük voltajlı hücrelere aktarır. Daha karmaşık ve pahalı, ancak çok daha verimlidir.

b. Aşırı Şarj Koruması (Over-Charge Protection - OVP)

• Görevi: Herhangi bir hücrenin voltajı maksimum değeri (örn. 4.2V için 4.25V) aştığında şarj işlemini durdurur. Lityum bataryalar için aşırı şarj, yangın veya patlama riski taşır.
• Devre Bileşeni: Voltaj karşılaştırıcılar (comparators), MOSFET sürücüleri. Şarj MOSFET'ini (genellikle P-MOS veya bir çift N-MOS) kapatır.

c. Aşırı Deşarj Koruması (Over-Discharge Protection - UVP)

• Görevi: Herhangi bir hücrenin voltajı minimum değerin (örn. 3.0V için 2.7V) altına düştüğünde yükü devreden keser. Derin deşarj, hücreye geri dönüşü olmayan zararlar verir.
• Devre Bileşeni: Voltaj karşılaştırıcılar, deşarj MOSFET'ini kapatan sürücü devreleri.

d. Aşırı Akım ve Kısa Devre Koruması (Over-Current & Short-Circuit Protection - OCP/SCP)

• Görevi: Bataryadan çekilen akım, izin verilen maksimum değeri aştığında veya bir kısa devre oluştuğunda (mikrosaniyeler içinde) devreyi açar.
• Devre Bileşeni: Şönt direnç (Shunt Resistor) üzerindeki voltaj düşümünü ölçen yükselteçler (amplifiers) veya özel akım algılama entegreleri. MOSFET'leri hemen kapatır.

e. Termal Koruma (Thermal Protection)

• Görevi: Batarya veya BMS sıcaklığı çok yükseldiğinde veya çok düştüğünde (özellikle şarj sırasında) çalışmayı durdurur.
• Devre Bileşeni: NTC (Negative Temperature Coefficient) termistör. Sıcaklığa bağlı değişen direnç değerini BMS çipine okutur.

f. İletişim (Communication)

• Görevi: Bataryanın voltaj, akım, sıcaklık, şarj seviyesi (SoC) ve arıza durumları gibi verileri ana sisteme (örneğin, bir araç bilgisayarına veya şarj cihazına) iletir.
• Devre Bileşeni: Popüler protokoller için iletişim hatları. En yaygınları:
• I2C (Two-Wire Interface): Küçük paketler için.
• SMBus (System Management Bus): Dizüstü bilgisayar bataryalarında standarttır.
• CAN Bus (Controller Area Network): Elektrikli araçlar ve enerji depolama sistemleri gibi endüstriyel uygulamalarda kullanılır. Gürültüye karşı dayanıklıdır.

g. Anahtarlama Elemanları

• Görevi: Şarj ve deşarj yollarını açıp kapatmak. BMS'in "ana şalteri" gibidir.
• Devre Bileşeni: MOSFET'ler. Genellikle hem şarj hem de deşarj yolunda, N-kanal MOSFET'lerden oluşan bir "back-to-back" çifti olarak kullanılırlar. Yüksek akımlar için paralel bağlanabilirler.

3. BMS Devre Mimarileri

BMS devreleri, hücre sayısına ve uygulamanın karmaşıklığına göre farklı mimarilerde tasarlanır:

• Merkezi (Centralized): Tüm hücreler tek bir ana BMS kartına kablolarla bağlanır. Düşük hücre sayılı (örn. 4S-16S) uygulamalar için basit ve uygun maliyetlidir. Kablo karmaşıklığı artar.
• Dağıtılmış (Distributed): Her hücre grubunun veya modülünün üzerinde kendi küçük devre kartı (Slave Board) vardır. Bu kartlar veriyi ana bir BMS ünitesine (Master Board) iletir. Çok sayıda hücre içeren (örneğin elektrikli araç) sistemler için idealdir. Kablolama basittir ancak maliyeti yüksektir.
• Modüler (Modular): İkisinin arasında bir yapıdadır. Birden fazla özdeş BMS modülü birbirine bağlanarak büyük sistemler oluşturulur.

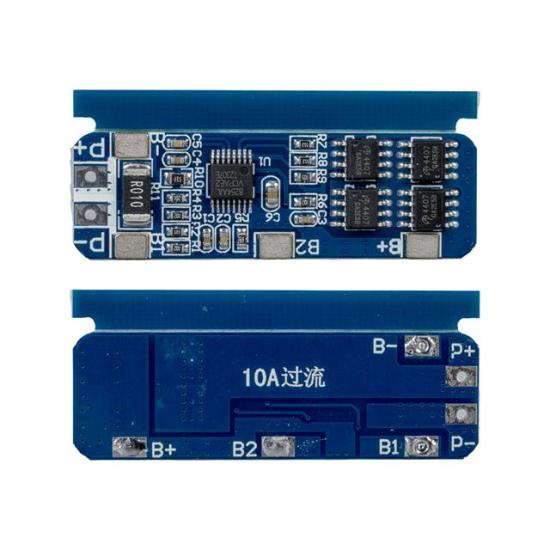

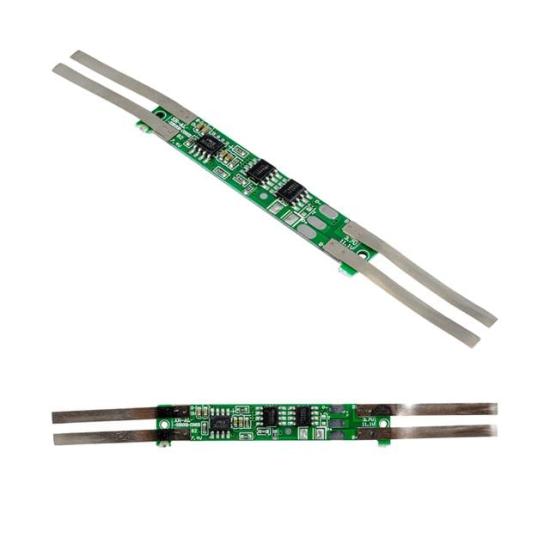

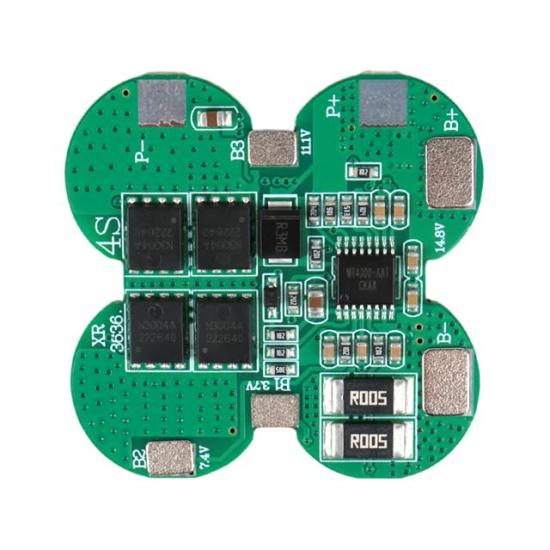

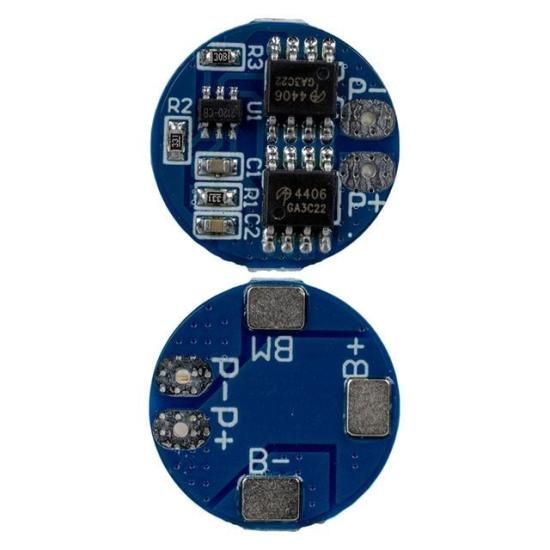

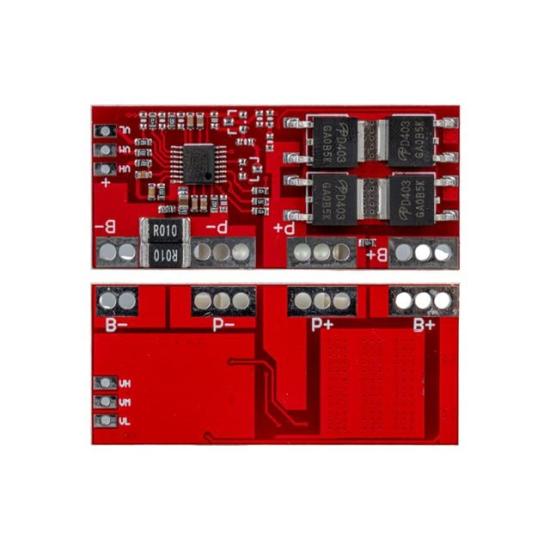

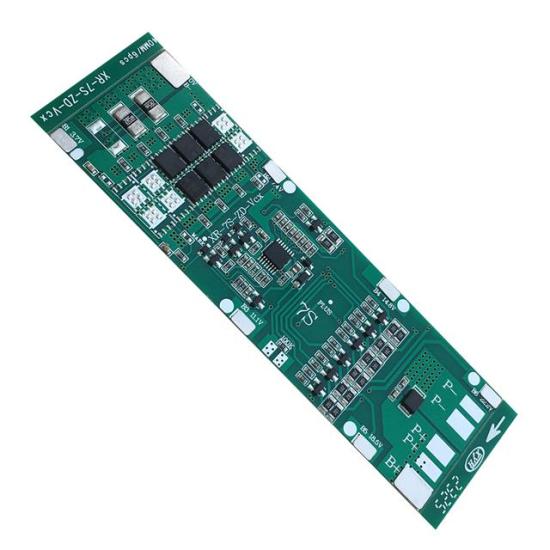

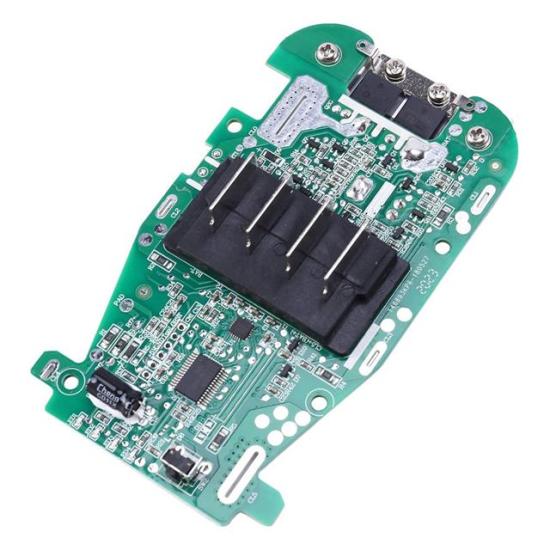

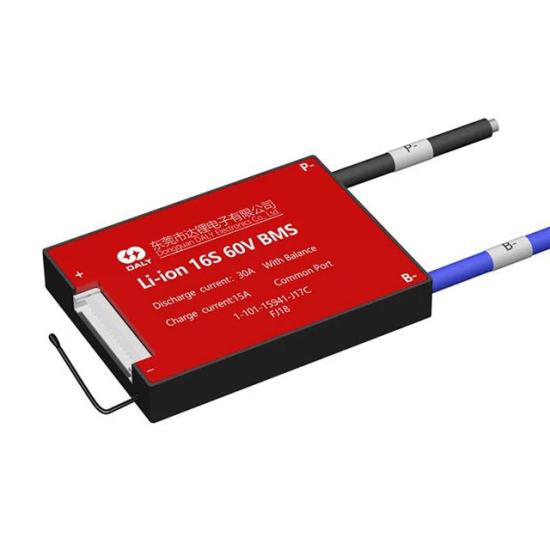

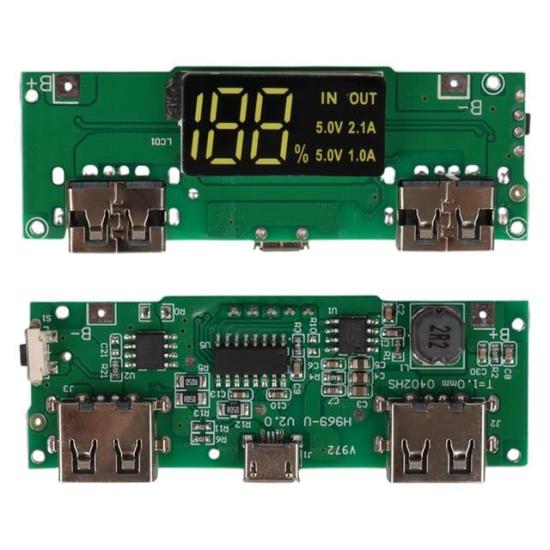

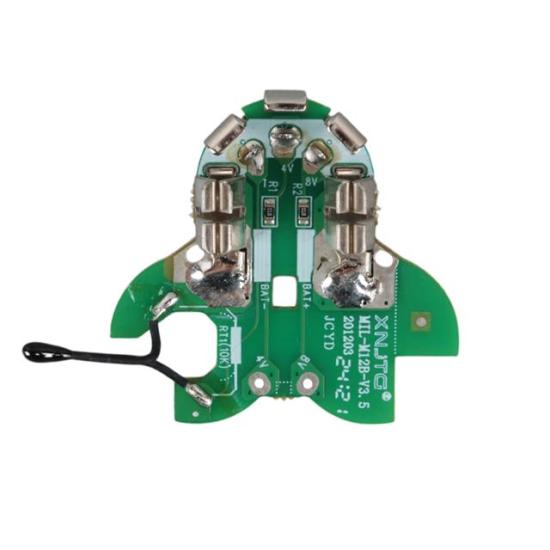

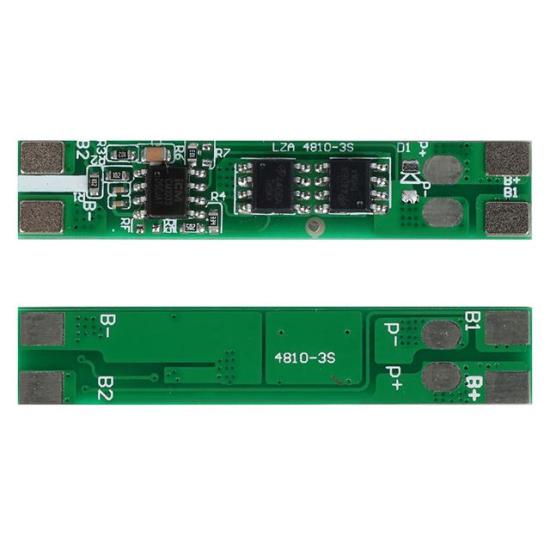

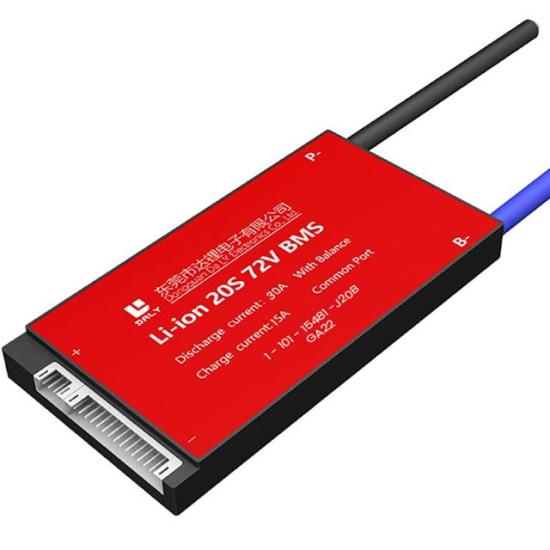

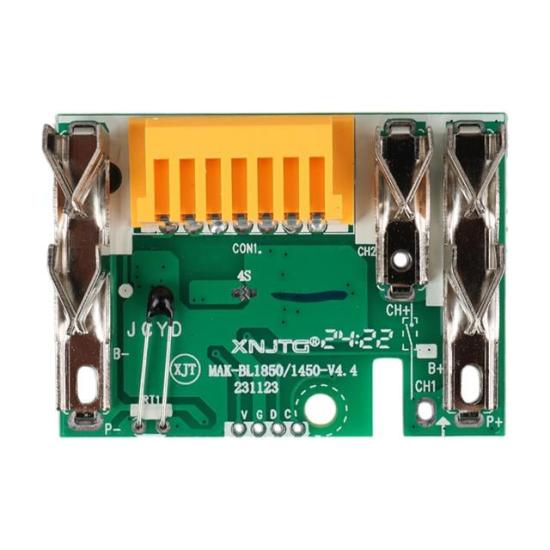

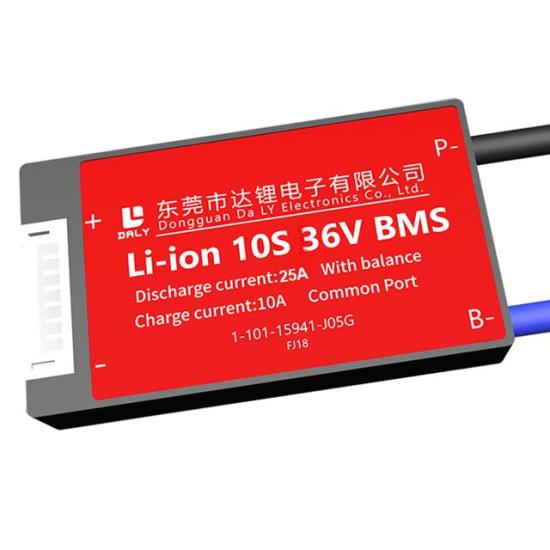

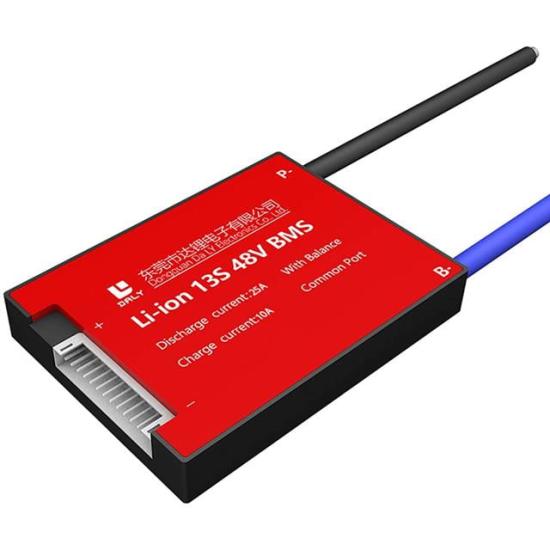

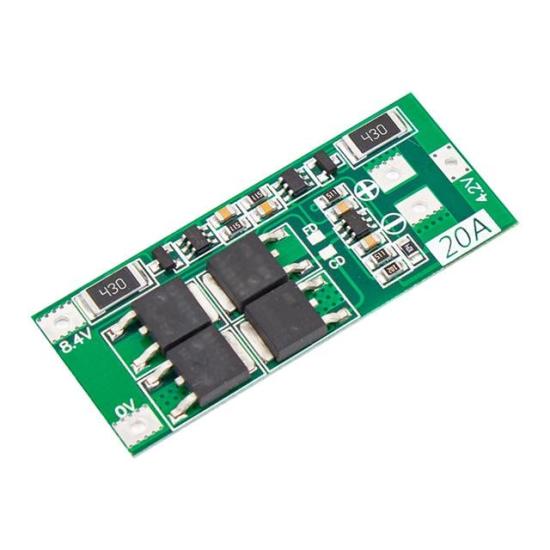

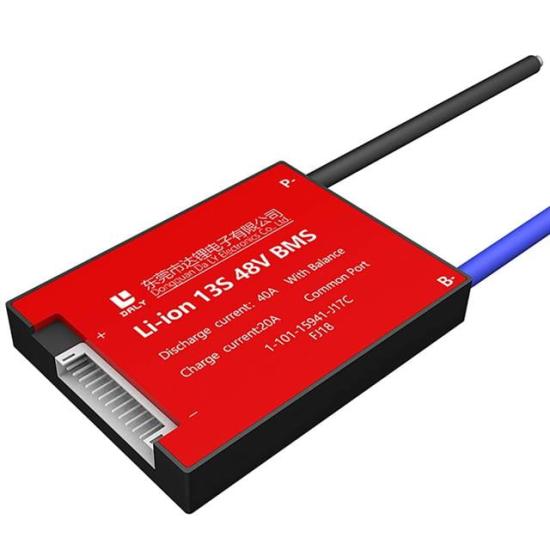

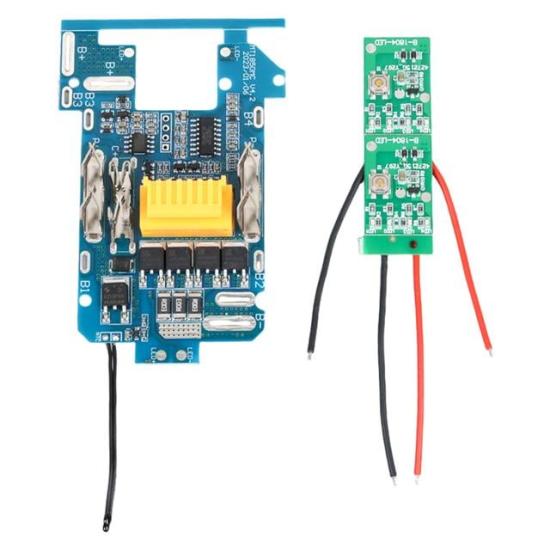

4. Pratik Uygulama: Hazır BMS Kartları ve Entegreler

Kendi projeniz için BMS tasarlamak karmaşık olabilir. Çoğu zaman hazır BMS kartları kullanmak daha pratiktir.

• Hazır BIS Kartı Seçerken Dikkat Edilmesi Gerekenler:

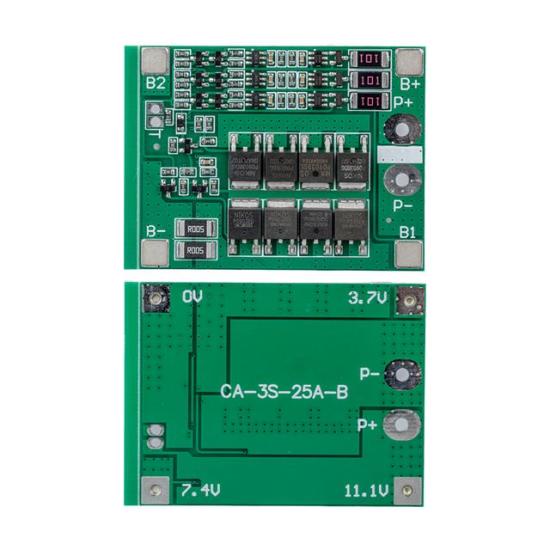

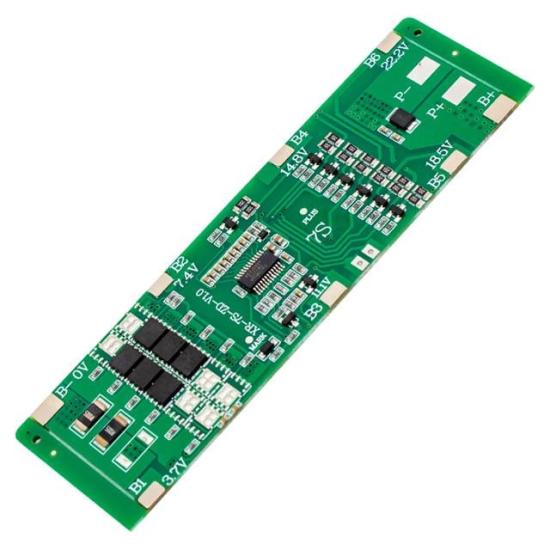

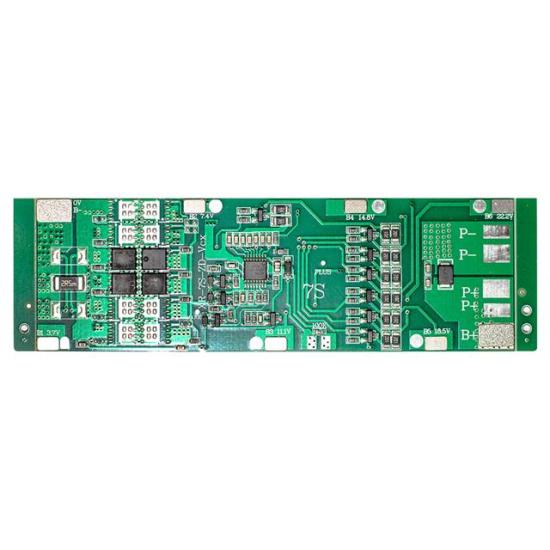

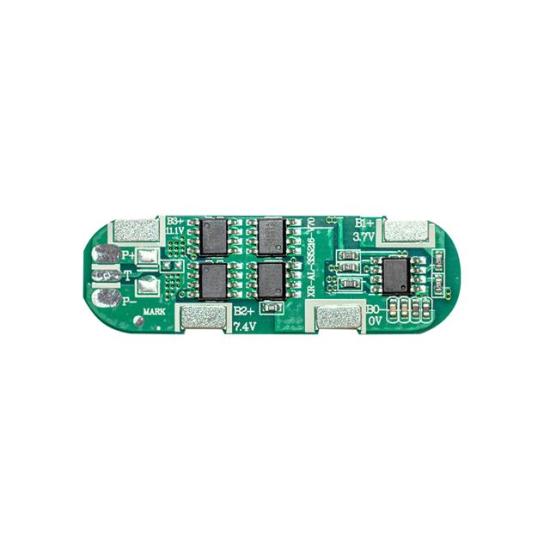

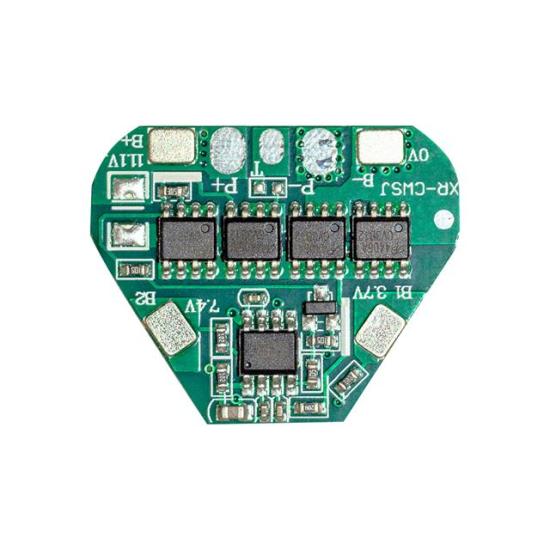

1. Hücre Sayısı (S Sayısı): Kaç hücre seri bağlı? (3S, 4S, 7S, 13S vb.)
2. Maksimum Sürekli Akım (A): Sisteminiz ne kadar akım çekecek? (5A, 20A, 50A, 100A vb.)
3. Koruma Değerleri: Aşırı şarj/deşarj voltaj eşikleri, aşırı akım eşiği.
4. Dengeleme Akımı: Pasif dengeleme varsa akımı ne? (örn. 30mA, 100mA). Yüksek dengeleme akımı daha hızlı denge sağlar.
5. İletişim: Sadece koruma mı istiyorsunuz yoksa veri mi okumak istiyorsunuz? (Sadece koruma için iletişimsiz modeller yeterlidir).
6. Şarj Gerilimi: BMS'in şarj girişi için kabul ettiği maksimum voltaj (örn. 12V, 24V, 54.6V gibi).
• Popüler BMS Entegre Çipleri (Kendi Devrenizi Yapacaksanız):

• Texas Instruments (TI): BQ serisi (örn. BQ76940, BQ78350) çok profesyonel ve yeteneklidir.
• Analog Devices: LTC6804 serisi, yüksek hassasiyetli ölçümler için.
• NXP: MC3377x serisi, otomotiv odaklı.

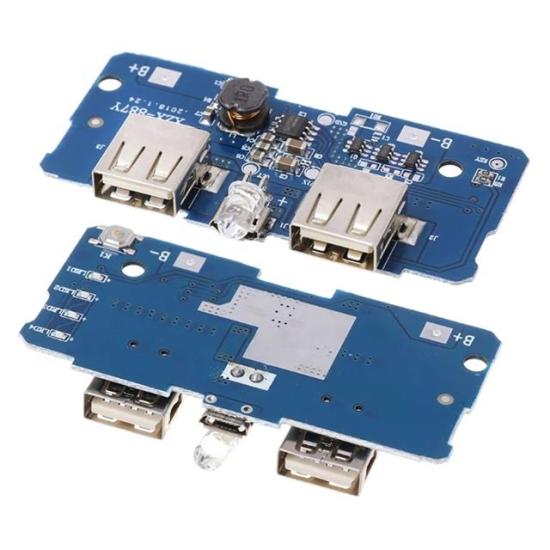

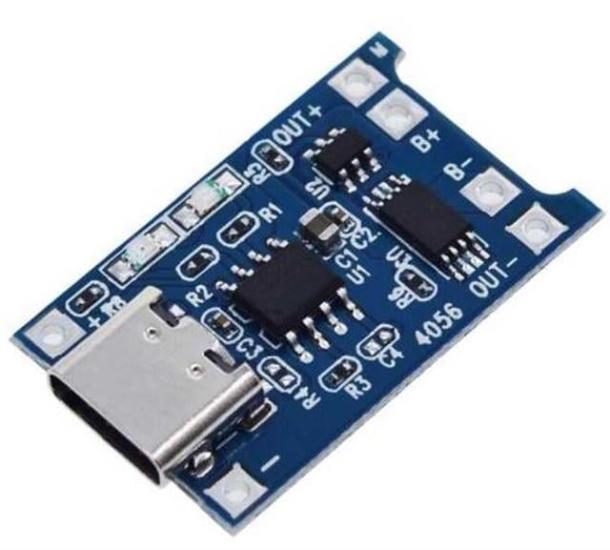

• Daha Basil Çipler: DW01 (aşırı şarj/deşarj koruması) + 8205A (çift MOSFET) kombinasyonu, power bank'lerde sık görülen çok basit ve ucuz bir çözümdür.

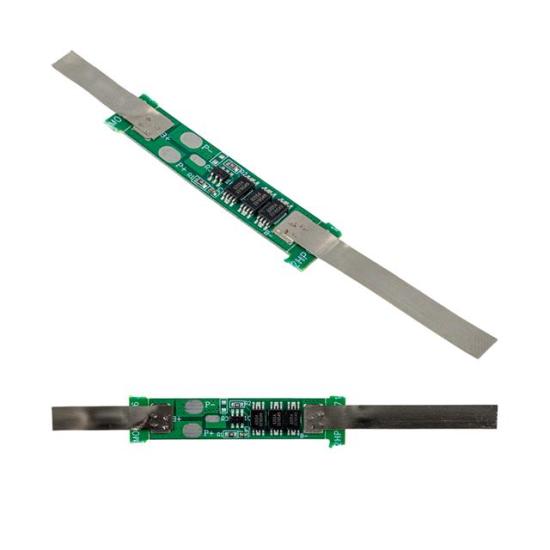

5. Örnek Devre Şeması (Basit Bir 1S BMS - DW01 + 8205A)

Aşağıda, tek hücreli (1S) lityum bataryalar için kullanılan çok yaygın bir koruma devresinin basitleştirilmiş şeması görülmektedir.

text

         +----------------------------------------------+

         |                    BMS                      |

Batarya +--[DW01]--+                    |  P+  |---> Load/Charger

  (3.7V)|          |                 +--|MOSFET|--+

        |          |                 |   |      |  |

        |        [Shunt]           [8205A]      |  |

        |          |                 |   |      |  |

        +----------+-----------------+--|MOSFET|--+

                                       |       |

                                       |   N-  |---> Load/Charger

                                       +------+

• DW01: Koruma entegresi. Voltaj ve akımı sürekli ölçer.
• 8205A: İçinde iki N-kanal MOSFET bulunan entegre. DW01'den gelen sinyallere göre şarj/deşarj yolunu açar veya kapatır.

Sonuç

BMS devreleri, modern batarya teknolojilerinin güvenliğini ve performansını doğrudan belirleyen kritik elektronik sistemlerdir. Basit bir koruma devresinden, akıllı bir enerji yönetim sistemine kadar geniş bir yelpazede yer alırlar. Projenize başlarken ihtiyaçlarınızı iyi analiz edip (akım, hücre sayısı, iletişim) buna uygun bir BMS seçmek veya tasarlamak başarının anahtarıdır.
