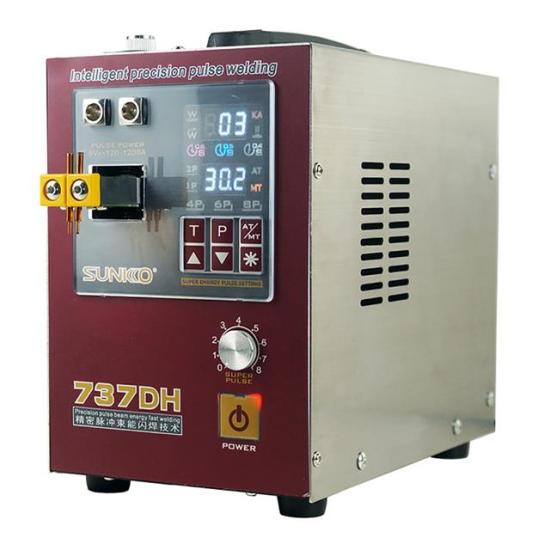

Pil punta (nokta) kaynağı, özellikle ince sacların birleştirilmesinde yaygın kullanılan, verimli ve güvenilir bir elektrik direnç kaynak yöntemidir. İşte pil punta cihazları ve aksesuarları hakkında kapsamlı bir rehber:

1. Pil Punta Kaynak Makineleri (Ana Cihazlar)

Punta kaynak makineleri, temel olarak kullanım şekline ve taşınabilirliğine göre sınıflandırılır.

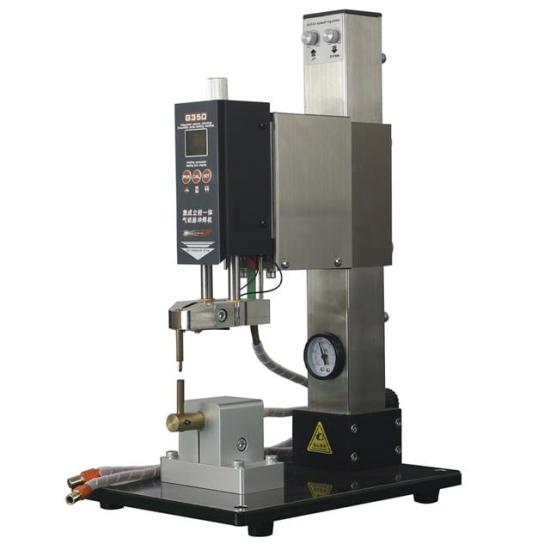

a) Sabit Punta Kaynak Makineleri:

• Tanım: Atölye veya fabrika tabanlı, bir noktaya sabitlenmiş güçlü makinelerdir.
• Kullanım Alanı: Seri üretim hatları, otomotiv endüstrisi, ağır sanayi.
• Özellikler:
• Yüksek kaynak gücü ve kapasitesi.
• Transformatör bazlıdırlar.
• PLC kontrollü, otomasyona uygun.
• Genellikle çift kollu (C tipi) veya sıkıştırmalı (pens tipi) olurlar.

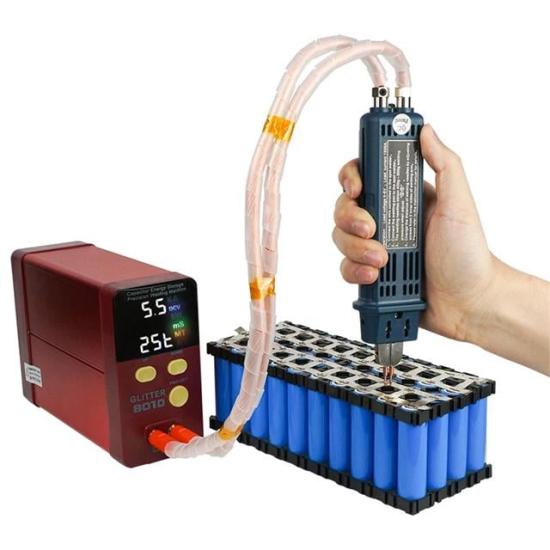

b) Taşınabilir (Portatif) Punta Kaynak Makineleri:

• Tanım: Hareket kabiliyeti gerektiren, büyük veya sabitlenemeyen parçaların kaynağı için tasarlanmıştır. Kaynak tabancası ve kabloları ile birlikte kullanılır.
• Kullanım Alanı: Otomotiv bodyman işleri, gemi inşaatı, büyük metal konstrüksiyonlar.
• Özellikler:
• Merkezi bir güç ünitesi ve kaynak tabancasından oluşur.
• Farklı boyutlarda ve güçlerde kaynak tabancaları mevcuttur.
• Manuel, pnömatik (hava basınçlı) veya servo motorlu modelleri vardır.

c) Transformatörlü Punta Kaynak Makineleri:

• Tanım: Geleneksel ve en yaygın tiptir. Şebeke voltajını düşük voltajlı ama yüksek amperajlı akıma çevirirler.
• Avantajlar: Güçlü, dayanıklı, uzun ömürlü.

d) Inverter Punta Kaynak Makineleri:

• Tanım: Daha modern bir teknolojidir. Gelen AC akımı önce DC'ye çevirir, sonra tekrar yüksek frekanslı AC'ye dönüştürür.
• Avantajlar:
• Daha az enerji tüketimi.
• Daha kararlı ve hassas kaynak kontrolü.
• Daha küçük ve hafiftirler.
• Daha iyi kaynak kalitesi sunarlar.

2. Pil Punta Kaynak Tabancaları

Taşınabilir sistemlerin kalbidir. Elektrotları tutar, sıkıştırma kuvveti uygular ve kaynak akımını iletir.

• Pnömatik Kaynak Tabancaları: Hava basıncı ile çalışır. Yüksek ve tekrarlanabilir sıkıştırma kuvveti sağlar. Seri üretim için idealdir.
• Servo Motorlu Kaynak Tabancaları: Elektrikli servo motor ile sıkıştırma kuvveti sağlar. Daha sessiz, enerji tasarruflu ve hassas kontrol sunar. Hava tesisatı gerektirmez.
• Manuel Kaynak Tabancaları: Operatörün fiziksel gücü ile sıkıştırma yapar. Düşük kapasiteli, hobi veya küçük onarımlar için uygundur.

3. Pil Punta Elektrotları ve Aksesuarları

Bu aksesuarlar, kaynak kalitesini ve makinenin ömrünü doğrudan etkiler.

a) Elektrotlar:

• Görevi: Akımı malzemeye iletmek ve sıkıştırma kuvveti uygulamak.
• Malzeme: Genellikle yüksek ısı ve basınca dayanıklı bakır alaşımlarından (örneğin, Krom Zirkonyum Bakır) yapılır.
• Uç Şekilleri:
• Truncated Cone (Kesik Koni): En yaygın kullanılan standart uç.
• Pointed (Sivri Uç): Darbeli kaynaklar veya özel uygulamalar için.
• Flat (Düz Uç): Alüminyum kaynağı veya yüzey izi bırakılmak istenmeyen durumlar için.
• Radius (Yuvarlak Uç): Özel profiller için.
• Elektrot Pensleri: Elektrotları tabancaya bağlayan parçalardır. Su soğutmalı olanları, elektrot ömrünü uzatmak için kritiktir.

b) Elektrot Bakım Ekipmanları:

• Elektrot Ağız Açma Makineleri (Dresser): Zamanla deforme olan ve kirlenen elektrot uçlarını, orijinal şekline getirmek (ağız açmak) için kullanılır. Bu işlem, kaynak kalitesinin sürekliliği için hayati öneme sahiptir.
• Ölü Uç Sökme Anahtarları: Elektrot penslerinden sıkışmış elektrotları çıkarmak için kullanılır.

c) Soğutma Sistemleri:

• Su Soğutma Üniteleri: Yüksek akım çeken makinelerde ve tabancalarda, elektrotların ve transformatörün aşırı ısınmasını engeller. Kapalı devre bir sistemle sürekli soğutma sağlar.

d) Transformatörler ve Güç Üniteleri:

• Taşınabilir sistemler için harici güç kaynaklarıdır. Farklı kW ve akım değerlerinde gelirler.

e) Kaynak Kontrol Üniteleri (Timer'lar):

• Kaynak süresini (açık kalma süresi), akımını ve basıncını kontrol eden elektronik kartlardır. Tek atımlık, çok atımlı gibi farklı programlara sahip olabilirler.

4. Kullanım Alanlarına Göre Özet

• Hobi & Küçük Atölye: Düşük kVA'lı sabit makineler veya manuel kaynak tabancaları.
• Otomotiv Bodyman & Tamir: Orta güçlü taşınabilir punta kaynak makineleri (pnömatik veya servo tabancalı).
• Seri Üretim & Fabrika: Yüksek güçlü, tam otomatik, robot kol ile entegre sabit punta kaynak sistemleri.

5. Güvenlik Önlemleri

• Elektrik Güvenliği: Yüksek akım taşıyan kablolara dikkat edilmeli, topraklama mutlaka yapılmalıdır.
• Isı ve Kıvılcım: Kaynak noktası çok sıcak olur. Yanıcı malzemelerden uzak tutulmalı, uygun eldiven ve koruyucu gözlük kullanılmalıdır.
• Hava Basıncı (Pnömatik Sistemlerde): Hava hatları ve bağlantıları düzenli kontrol edilmelidir.

Sonuç: Doğru pil punta kaynak sistemi, üretim hacminize, malzeme kalınlığınıza ve çalışma koşullarınıza bağlıdır. Elektrot seçimi ve düzenli bakım (özellikle ağız açma) ise kaliteli ve tutarlı kaynak sonuçları almanın olmazsa olmazıdır.
