Uydu sistemlerinin kalbi diyebileceğimiz LNB'ler ve onları tamamlayan aksesuarları detaylıca inceleyelim.

LNB (Low Noise Block Downconverter) Nedir?

LNB, uydu çanağının odak noktasında bulunan ve uydudan gelen mikrodalga sinyallerini toplayıp uydu alıcısının anlayabileceği daha düşük frekanslara dönüştüren kritik bir bileşendir. İsmi bu işlevi açıklar:

• Low Noise: Düşük gürültü (sinyali mümkün olduğunca temiz iletir)
• Block Downconverter: Frekans blokunu aşağı dönüştürücü

LNB Çeşitleri ve Özellikleri

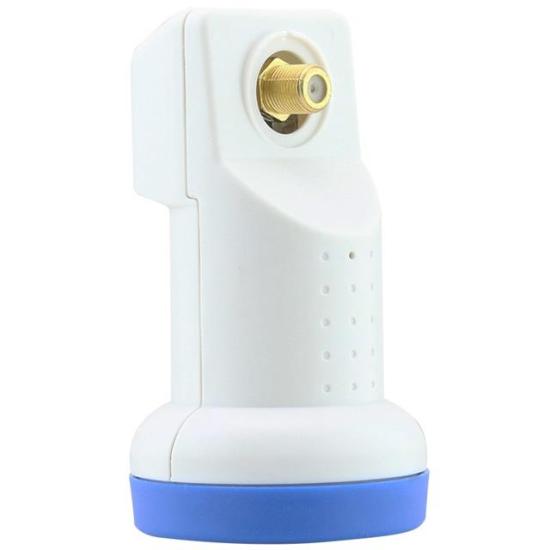

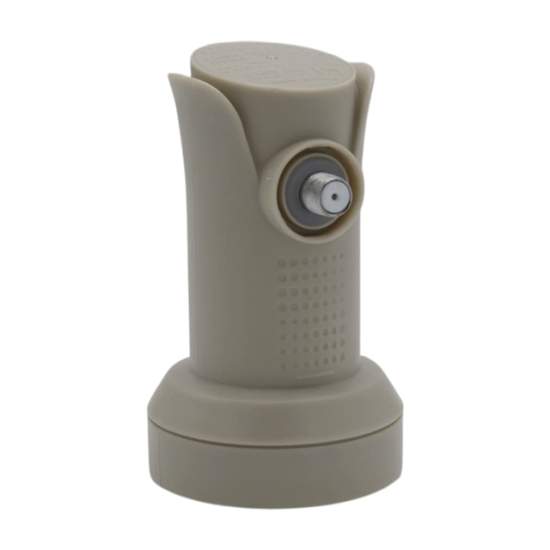

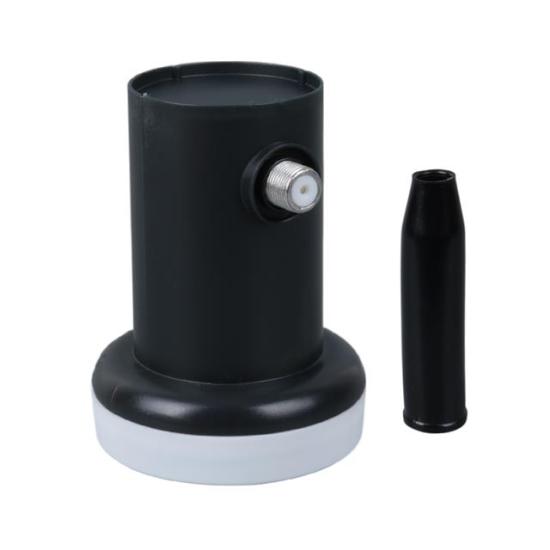

1. Tekil (Single) LNB

• Kullanım: Tek bir uydu alıcısı için
• Özellik: Sadece bir çıkışı vardır
• İdeal Kullanım: Tek TV'li ev sistemleri

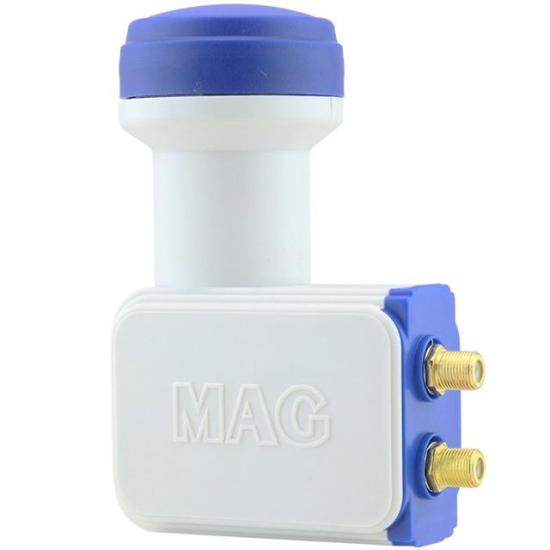

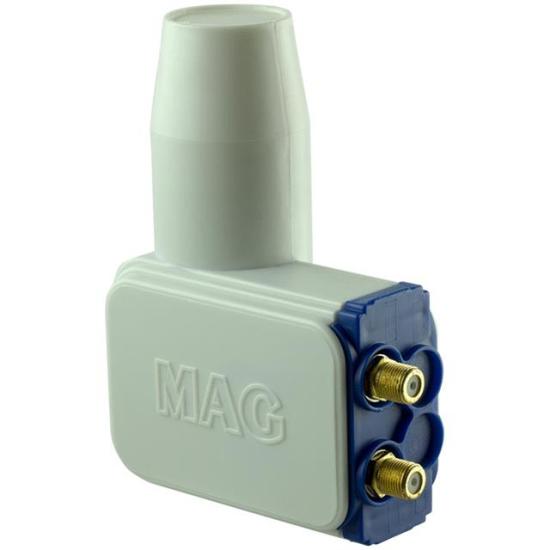

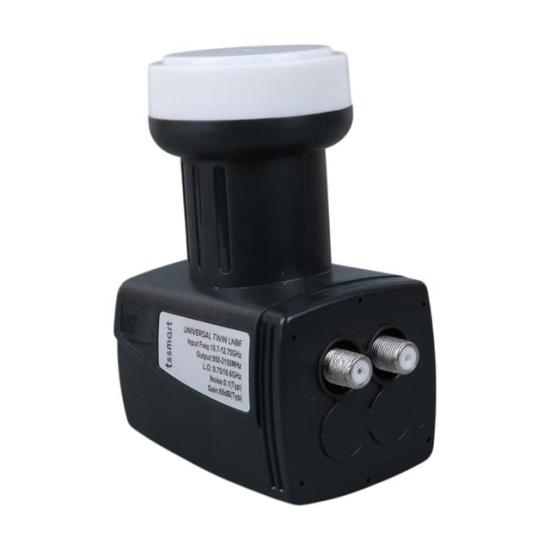

2. İkiz (Twin) LNB

• Kullanım: İki ayrı uydu alıcısı için
• Özellik: İki bağımsız çıkışı vardır
• İdeal Kullanım: 2 TV'li daireler

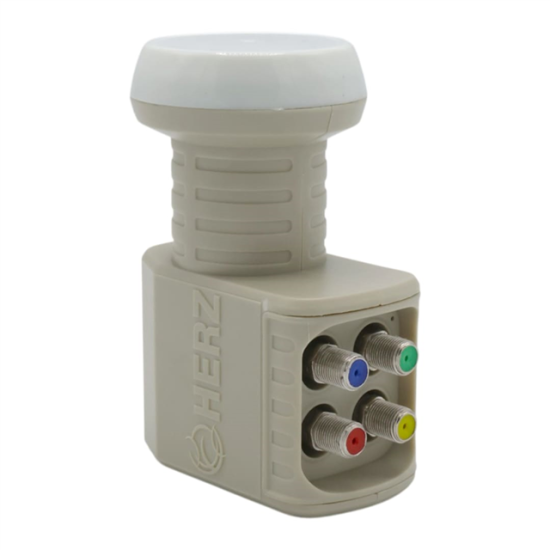

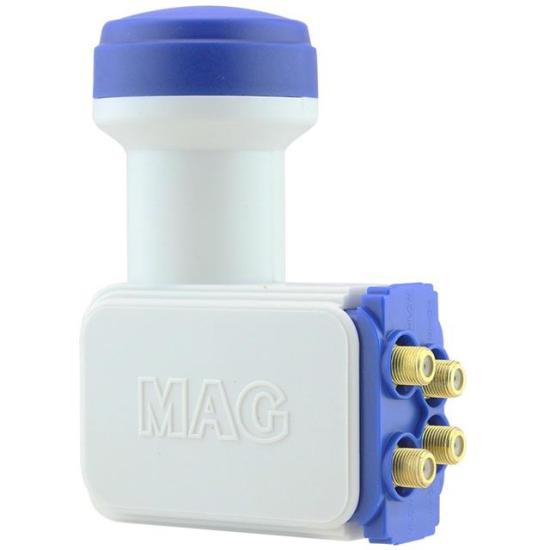

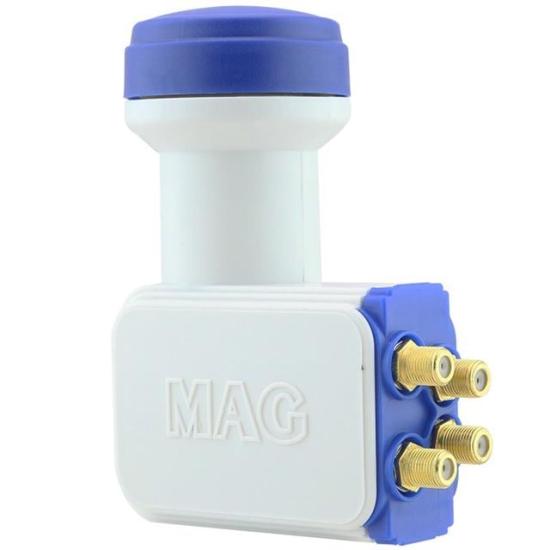

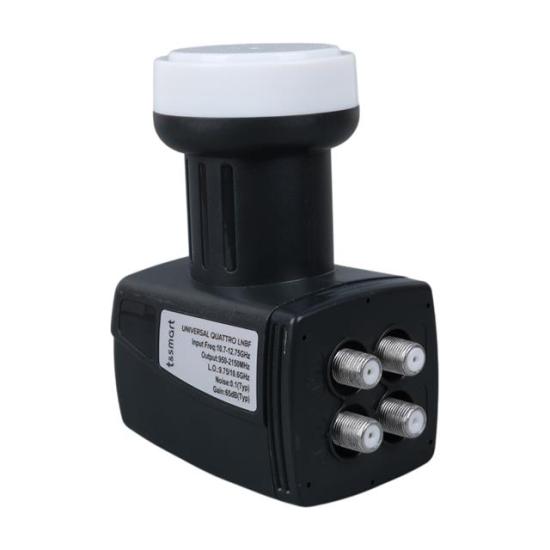

3. Dörtlü (Quad) LNB

• Kullanım: Dört ayrı uydu alıcısı için
• Özellik: Dört bağımsız çıkışı vardır
• İdeal Kullanım: 3-4 TV'li apartman daireleri

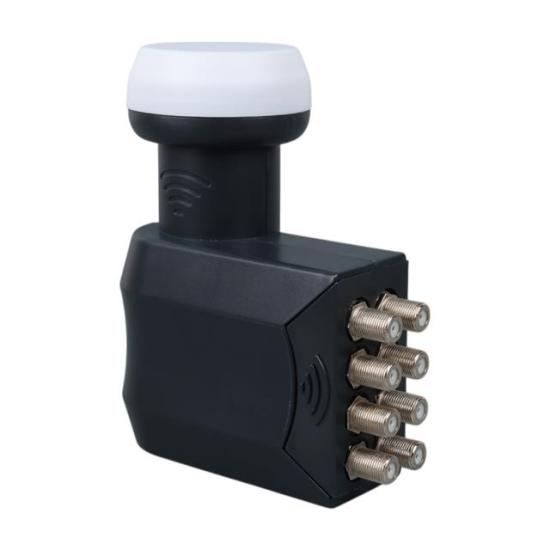

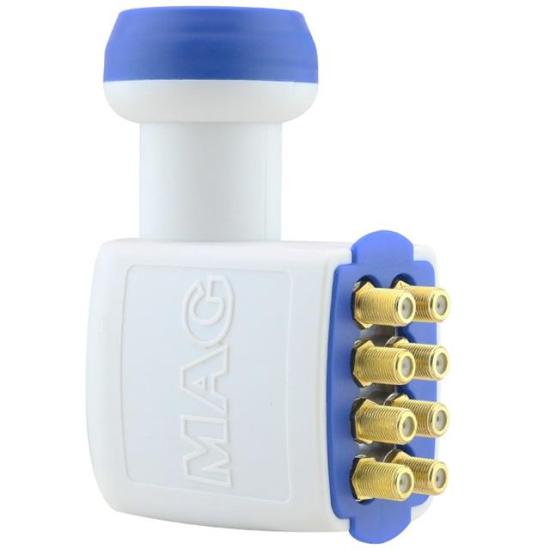

4. Sekizli (Octal) LNB

• Kullanım: Sekiz ayrı uydu alıcısı için
• Özellik: Sekiz bağımsız çıkışı vardır
• İdeal Kullanım: Küçük apartman sistemleri

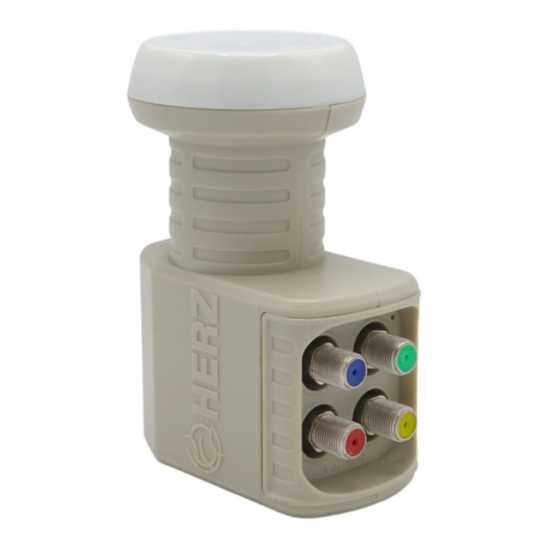

5. Quattro LNB

• Kullanım: Profesyonel çok daireli sistemler için
• Özellik: 4 çıkış (LV, LH, HV, HH) - sinyaller ayrılmış halde
• İdeal Kullanım: Santral ve multiswitch sistemleri

6. Monoblok LNB

• Kullanım: İki farklı uyduyu aynı anda almak için
• Özellik: İki LNB bir gövdede, sabit açı ile
• Örnek: Türksat 42°E + Hotbird 13°E kombinasyonu

7. Çanaklı LNB (Smart LNB)

• Kullanım: Uydu internet sistemleri için
• Özellik: Çift yönlü iletişim (alıcı + verici)

Teknik Özellikler ve Parametreler

Gürültü Değeri (Noise Figure)

• Standard LNB: 0.7 dB - 1.0 dB
• Premium LNB: 0.1 dB - 0.3 dB
• Önem: Düşük değer, daha iyi sinyal kalitesi demektir

Yerel Osilatör Frekansı (LOF)

• Ku-band için:
• Low Band: 9.75 GHz
• High Band: 10.6 GHz
• C-band için: 5.15 GHz

Polarizasyon

• Yatay (Horizontal): 18V ile beslenir
• Dikey (Vertical): 13V ile beslenir

LNB Aksesuarları

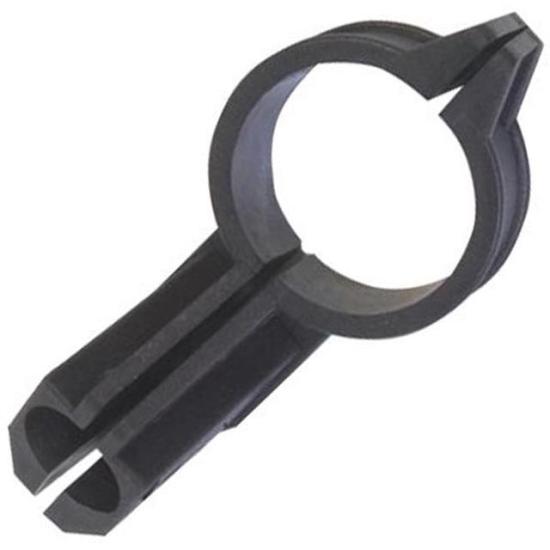

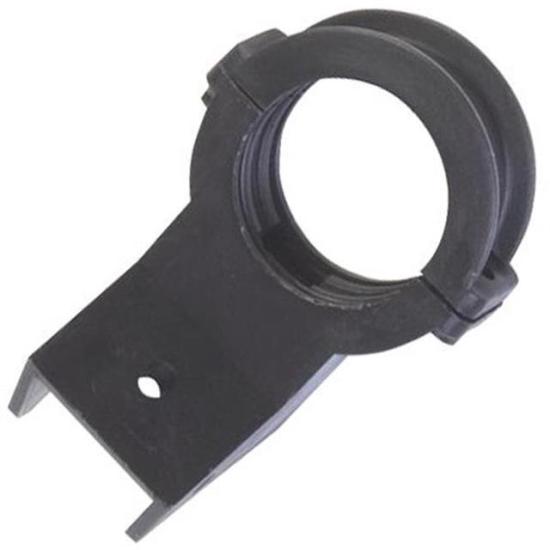

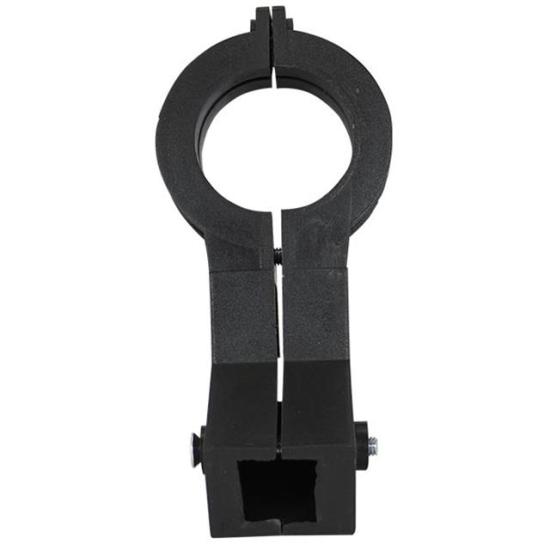

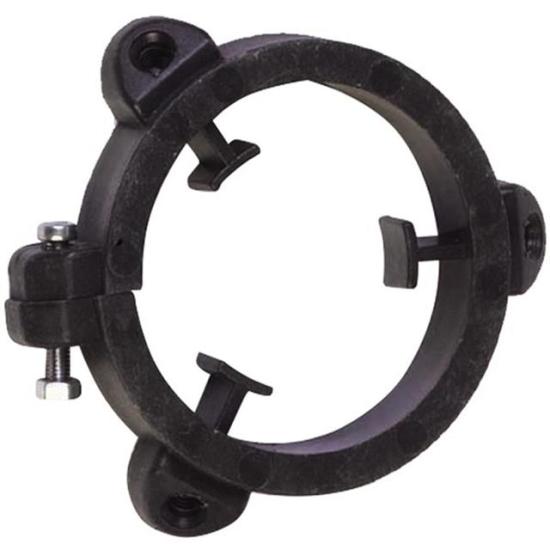

1. LNB Braketi ve Ayar Mekanizmaları

• Universal Braket: Standart LNB montajı
• Ayarlanabilir Braket: Hassas LNB pozisyonlama

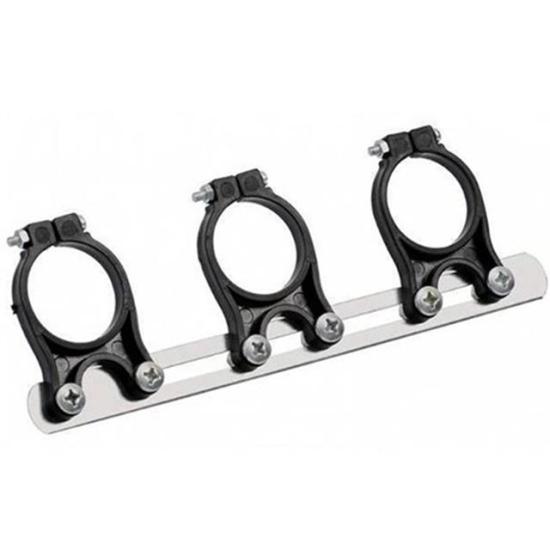

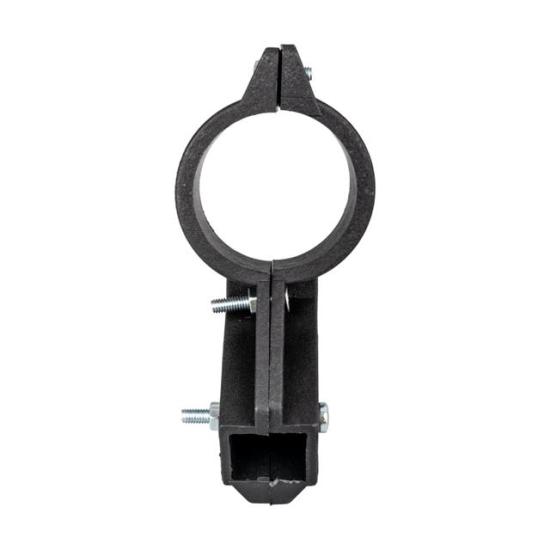

• Ofset Braketi: Çoklu LNB kurulumları için

2. LNB Koruyucular

• Weather Cover: Yağmur, kar, buz etkilerine karşı koruma
• Sun Shield: Güneş ışınlarının ısı etkisini azaltır
• Bird Guard: Kuş pisliklerine karşı koruma

3. Besleme Hunisi (Feedhorn)

• Prime Focus Feed: Merkezi odaklı çanaklar için
• Offset Feed: Ofset çanaklar için
• C-band Feedhorn: C-band yayınlar için özel

4. Polar Mount Sistemi

• Motorlu Mount: Birden fazla uyduya erişim
• DiSEqC Motor: Elektronik kontrol sistemli

5. DiSEqC Switch'ler

• DiSEqC 1.0: 4 LNB arasında seçim
• DiSEqC 1.1: 16 LNB arasında seçim
• DiSEqC 2.0: Bi-directional iletişim

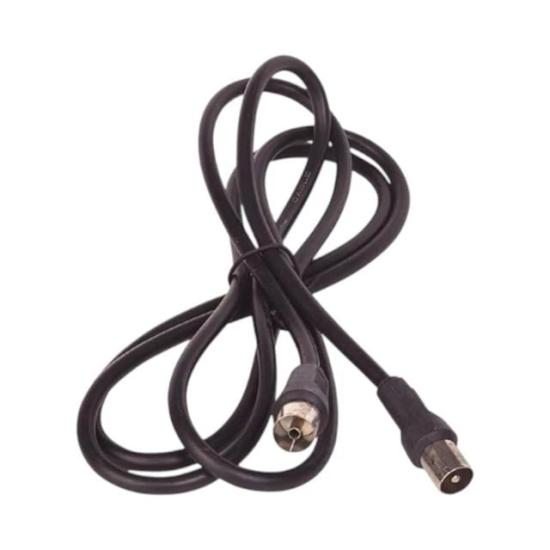

6. Kablo Bağlantı Aksesuarları

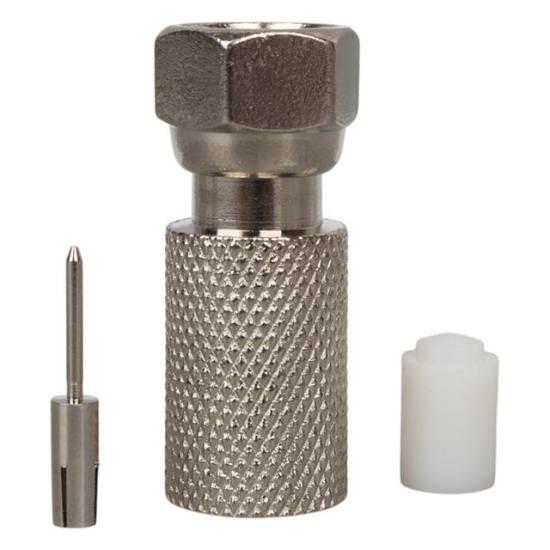

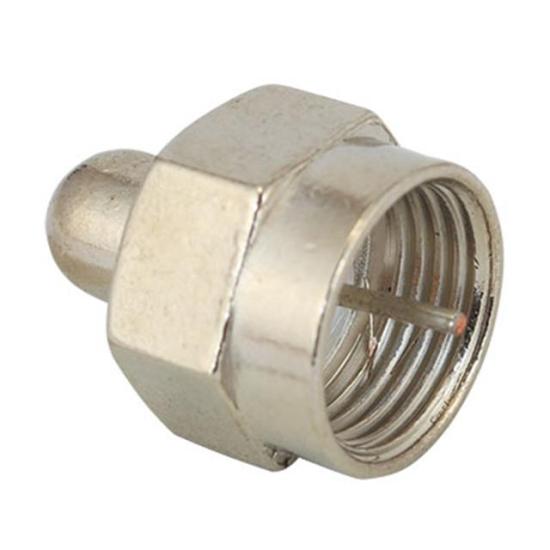

• F Konnektör: Su geçirmez kablo bağlantıları
• Kablo Klemensi: Kabloyu sabitlemek için
• Kablo Koruma Bandı: UV ve hava koşullarına dayanıklı

7. Ayar ve Test Ekipmanları

• Satellite Finder: Sinyal gücü ölçer
• Spektrum Analizör: Profesyonel kurulum için
• Su Terazisi: Çanak açı ayarı için

Kurulum İpuçları

Doğru LNB Seçimi:

1. Kullanıcı sayısına göre (Single, Twin, Quad, Octal)
2. Uydu konumuna göre (Monoblok gerekli mi?)
3. Sistem büyüklüğüne göre (Quattro vs Standart)
4. İklim koşullarına göre (Koruyucu gerekli mi?)

Montaj Önemli Noktalar:

• LNB'yi doğru odak noktasına yerleştirin
• Konektörleri su geçirmez şekilde kapatın
• Kabloyu braket üzerinden sabitleyin
• LNB koruyucu kullanın

Ayar Prosedürü:

1. Kablonun iç iletkeninin temiz olmasına dikkat edin
2. F konnektörü sıkıca vidayın
3. LNB'yi çanağa sıkıca sabitleyin
4. Su ve toz geçirmezlik için silicone sıkın

Sık Karşılaşılan Problemler ve Çözümler

Bu kapsamlı rehber, uydu LNB'leri ve aksesuarları hakkında temel ve ileri seviye bilgileri içermektedir. Doğru ekipman seçimi ve profesyonel kurulum, uzun ömürlü ve kaliteli uydu yayını için kritik öneme sahiptir.
