Uydu sistemleri, özellikle Türkiye'de D-Smart, Digiturk ve ücretsiz uydu yayınları göz önüne alındığında oldukça yaygın. Santral ve MultiSwitch'ler bu sistemlerin olmazsa olmaz parçalarıdır. Gelin bu bileşenleri ve beraberinde kullanılan aksesuarları detaylıca inceleyelim.

1. Uydu Sistemleri Santrali (Headend veya IF / L-Band Switch)

"Santral" terimi, genellikle profesyonel veya çok daireli bina (MDU - Multiple Dwelling Unit) uydu sistemlerinde kullanılan merkezi bir dağıtım ünitesini ifade eder. Temel işlevi, uydudan gelen sinyali toplamak, güçlendirmek, gerekiyorsa frekansını değiştirmek ve dairelere dağıtmaktır.

Çalışma Prensibi:

• Uydu çanaklarından (antenden) gelen L-Band (950-2150 MHz) sinyal frekansı, koaksiyel kablolarla santrale ulaşır.
• Santral, bu sinyali yüksek kalitede dağıtmak için güçlendirir (IF Amplifier).
• İçindeki anahtarlama (switching) sistemi sayesinde, tek bir çıkış kablosu ile farklı uydulardan (örneğin, Türksat ve Hotbird) veya farklı polarizasyonlardan (Yatay/Dikey) sinyal seçimi yapılabilmesini sağlar.
• Her daireye ayrılan çıkışlardan sinyal, en az kayıpla dağıtılır.

Kullanım Alanları:

• Siteler, apartmanlar, oteller, hastaneler, AVM'ler gibi çok sayıda abonenin olduğu yerler.
• D-Smart, Digiturk ve Türksat ücretsiz yayınlarının merkezi olarak dağıtılması.

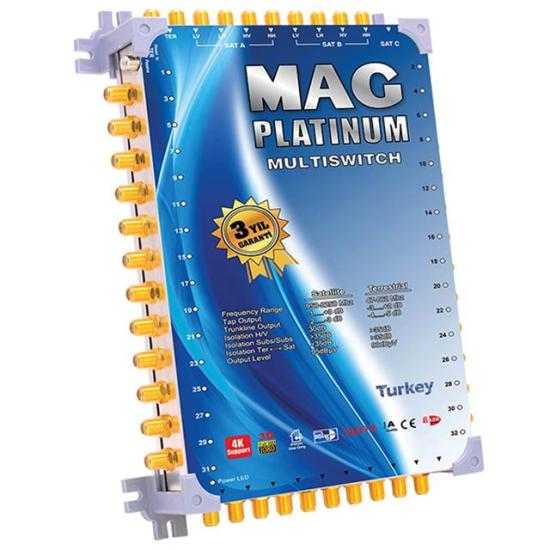

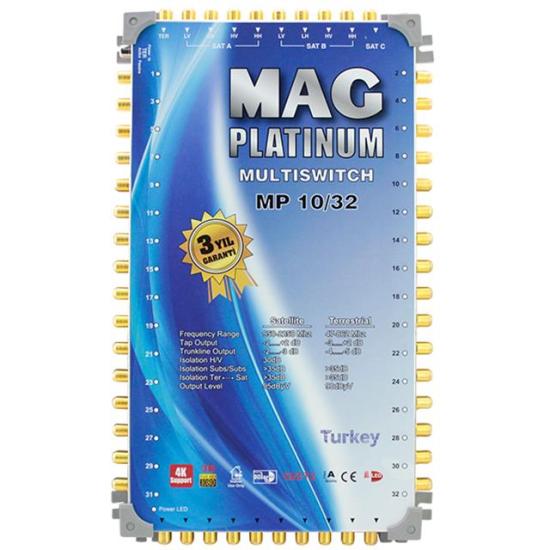

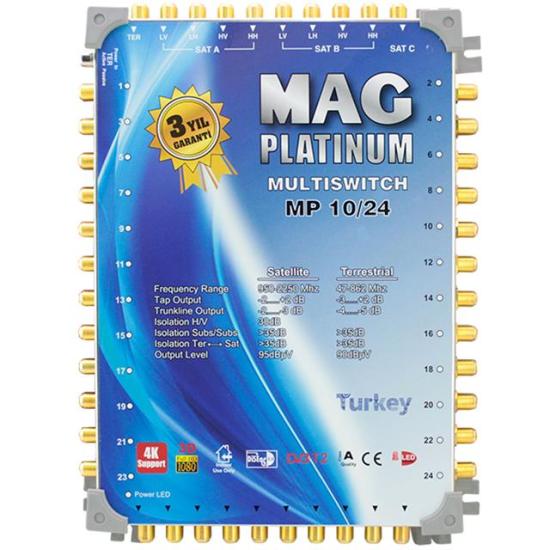

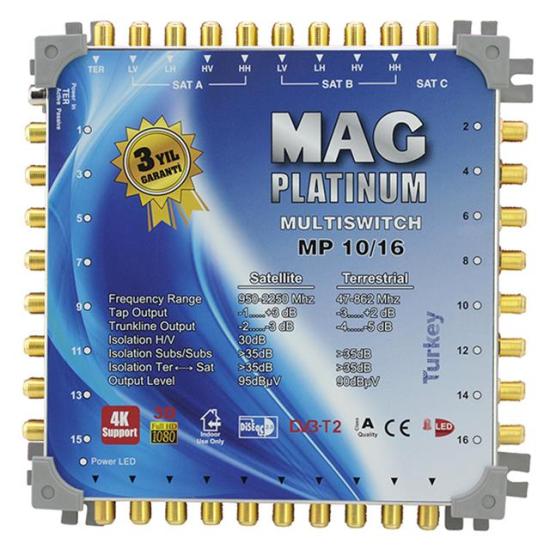

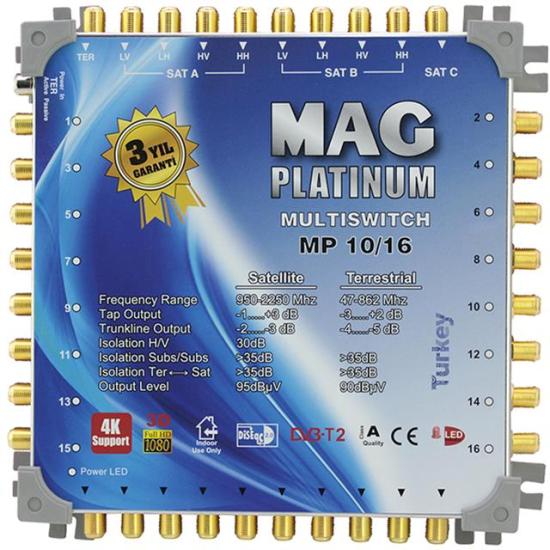

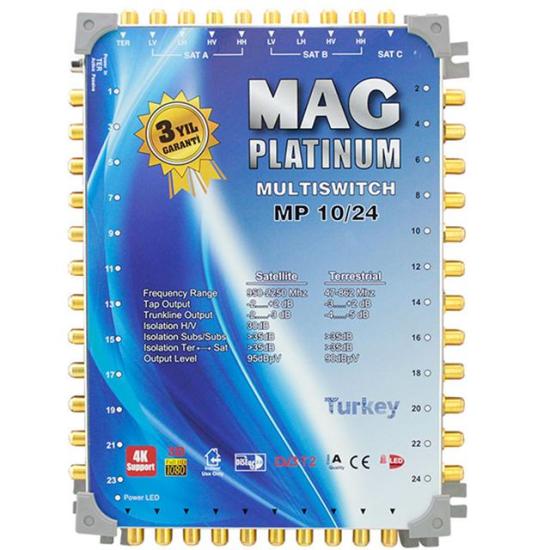

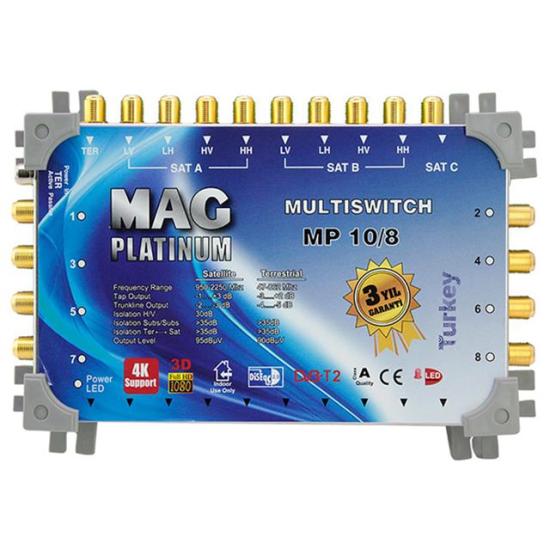

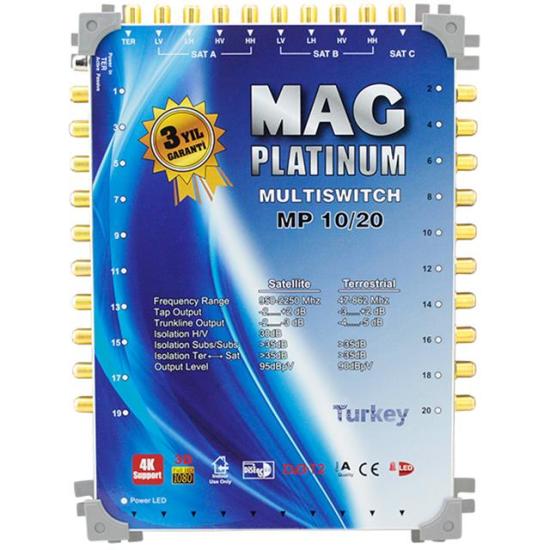

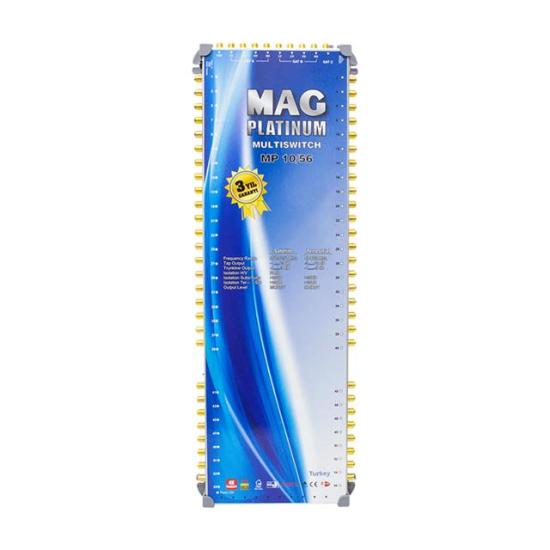

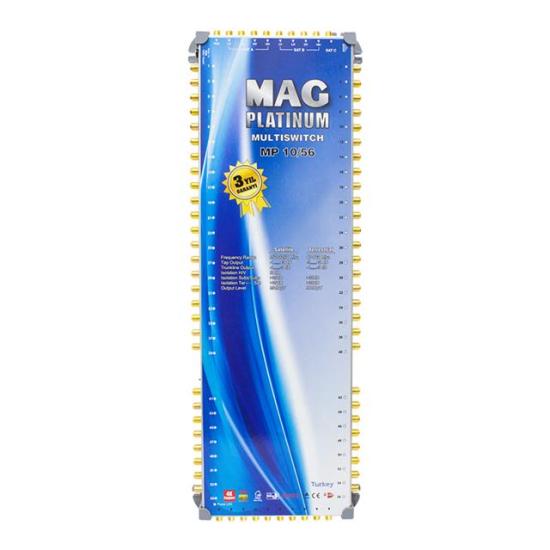

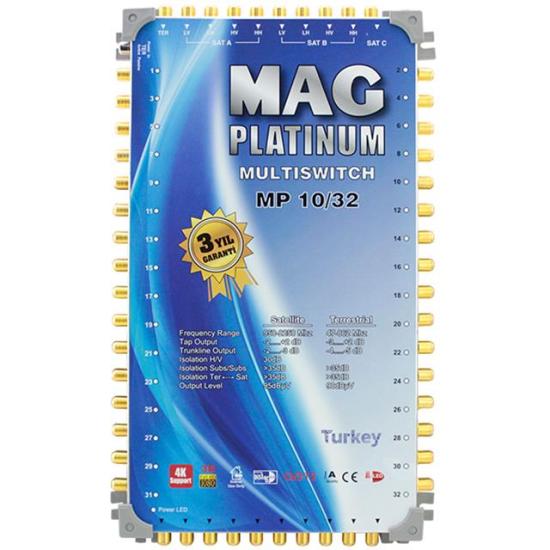

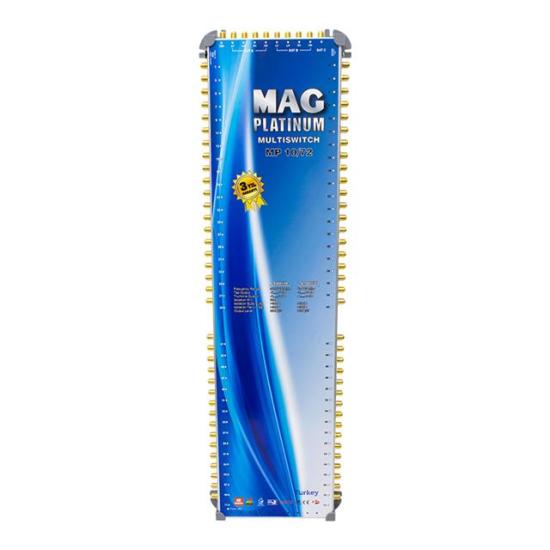

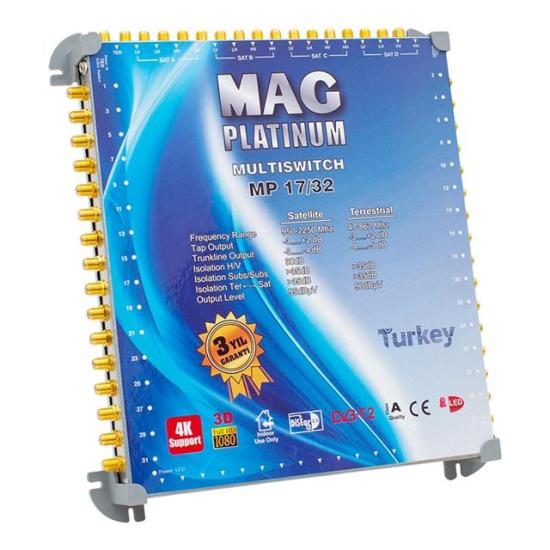

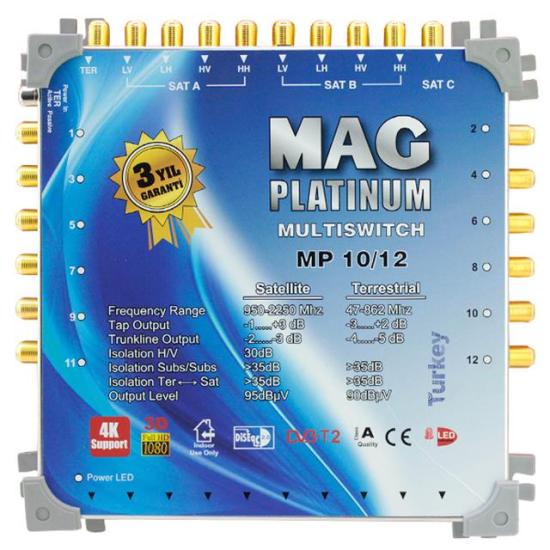

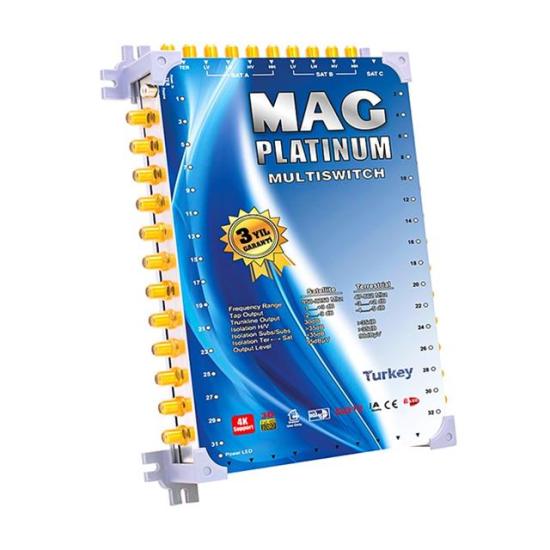

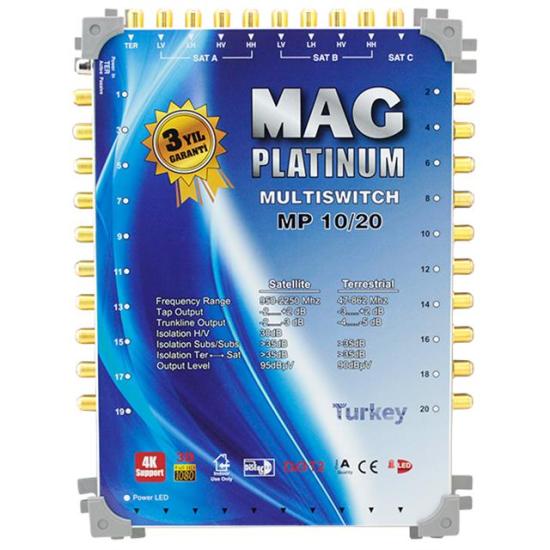

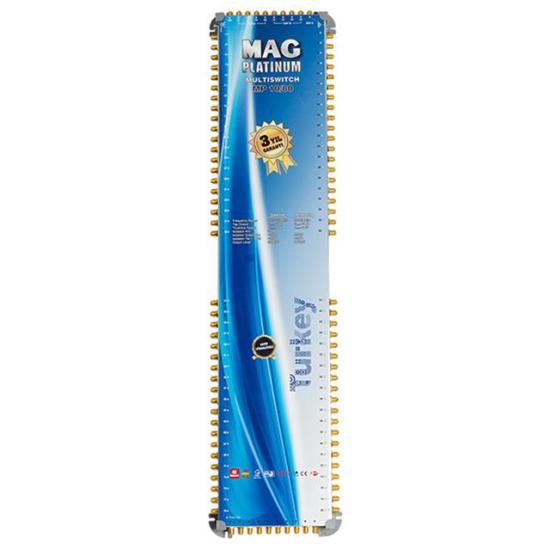

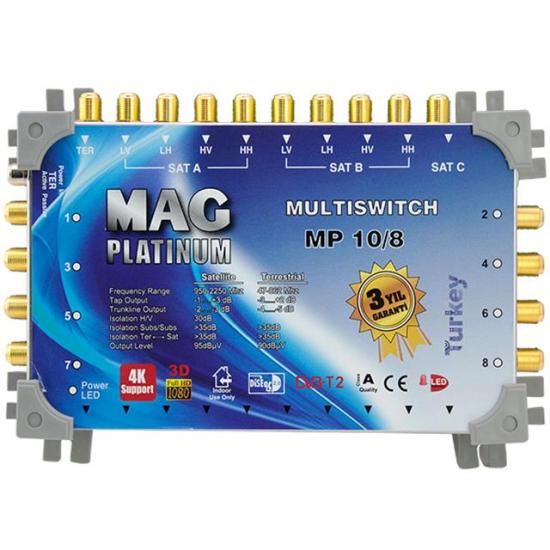

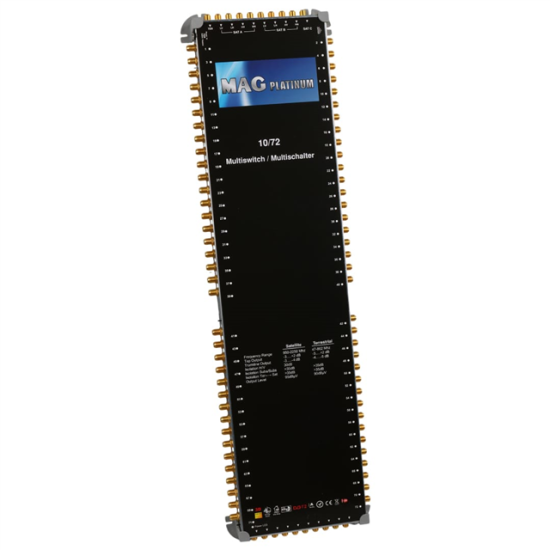

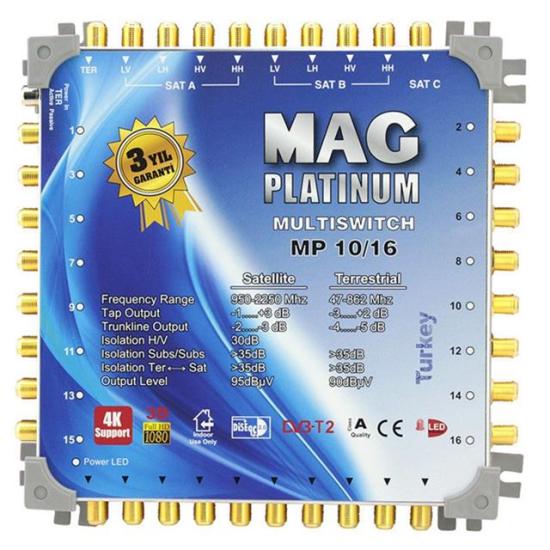

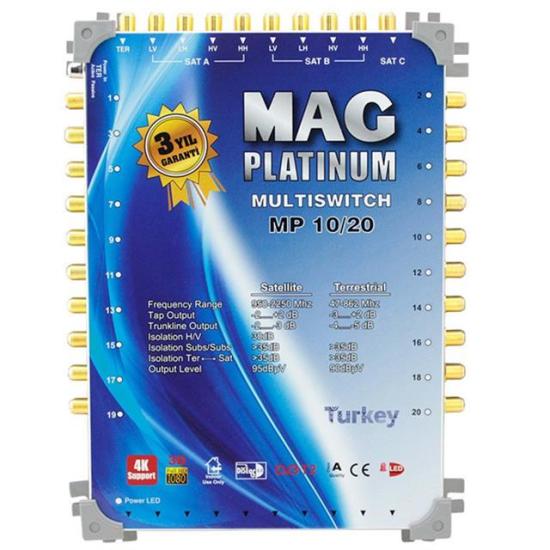

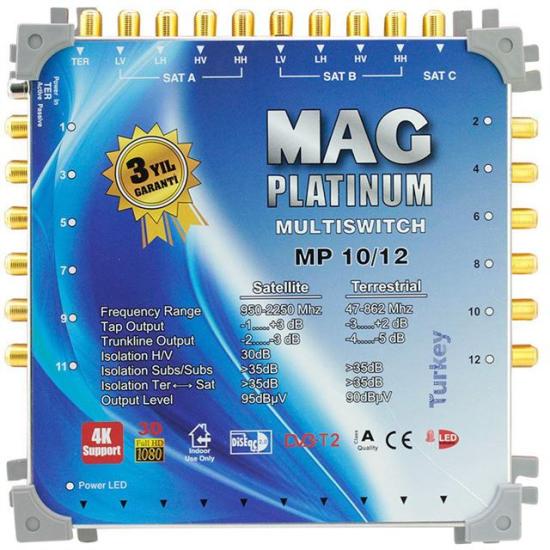

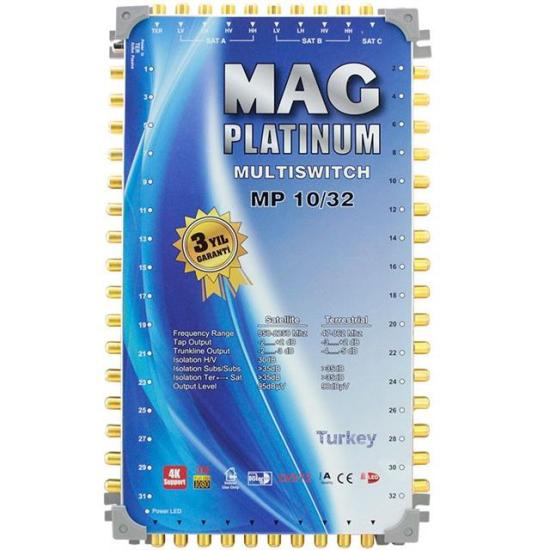

2. MultiSwitch (Çoklayıcı Anahtar)

MultiSwitch, santrallerin daha küçük ölçekli ve basit versiyonu gibi düşünülebilir. Genellikle 4x8, 5x8, 5x16 gibi giriş ve çıkış sayılarıyla anılır.

Yapısı ve Çeşitleri:

• Girişler:
• 4 Girişli: 1 uydunun 4 farklı çıktısı (Low Vertical, Low Horizontal, High Vertical, High Horizontal) için kullanılır. Örn: Sadece Türksat 42E.
• 5 Girişli: 2 farklı uydunun sinyallerini birleştirmek için kullanılır. Genellikle 4 giriş bir uydu (Türksat), 1 giriş diğer uydu (Hotbird 13E) için olur. Bu ekstra girişe "VHF/UHF" girişi de denir ve normal TV yayınlarını (antenden gelen) sisteme dahil etmek için kullanılabilir.
• Çıkışlar: 8, 16, 24 gibi katları şeklindedir. Her çıkış bir dairedeki bir uydu alıcısına (receiver) hizmet verir.

Nasıl Çalışır?
Dairedeki uydu alıcısı, hangi kanalı izlemek istediğini seçerken aslında LNB'ye iki şey söyler: "13V/18V" (Polarizasyon - Dikey/Yatay) ve "0/22kHz" sinyali (Frekans Bandı - Low/High). MultiSwitch, bu sinyalleri algılar ve ilgili girişten gelen sinyali, istekte bulunan çıkışa yönlendirir.

Örnek Senaryo:

• Kurulum: 5x16 MultiSwitch. Girişler: Türksat (4 sinyal), Hotbird (1 sinyal).
• Dairedeki Kullanıcı: D-Smart'ta (Türksat üzerinden) bir kanal izlemek istiyor.
• Süreç: Uydu alıcısı LNB'ye 18V ve 22kHz sinyali gönderir. MultiSwitch bu komutu alır, Türksat uydusunun "High Horizontal" bandına ait girişini seçer ve bu sinyali kullanıcının bağlı olduğu çıkışa iletir.

Santral vs. MultiSwitch: Hangisi Ne Zaman Kullanılır?

3. Aksesuarlar

Bir uydu dağıtım sistemini tamamlayan diğer önemli aksesuarlar şunlardır:

1. Uydu LNB'si (Low Noise Block downconverter):

• Çanak antenin odak noktasındaki "kafa"dır.
• Çeşitleri: Single, Twin, Quad, Octal, Quattro (Santraller için).
• Quattro LNB: Santral sistemler için özeldir. 4 ayrı çıkışı vardır (LV, LH, HV, HH) ve bu çıkışlar doğrudan santrale bağlanır.

2. Uydu Çanak Anteni:

• Sinyali toplayan çanak şeklindeki parça. Boyutu (60cm, 80cm, 1m vb.) alınacak uydunun sinyal gücüne ve bulunduğunuz bölgeye göre değişir.

3. Koaksiyel Kablo:

• Sinyali taşıyan kablodur. Kalitesi çok önemlidir.
• WG-100 (WF-100): Yüksek kaliteli, 100% bakır örgülü ve kalın koaksiyel kablo. Uzun mesafelerde sinyal kaybını en aza indirir. Standart seçimdir.

4. F Konnektör:

• Koaksiyel kablonun LNB, MultiSwitch, uydu alıcısı gibi cihazlara bağlandığı metal bağlantı elemanıdır. Sıkma veya bükme tipleri vardır.

5. DC Blok (Enjeksiyon Bloku):

• MultiSwitch'in besleme gerilimini (13/18V) korumak için kullanılır. Özellikle VHF/UHF sinyali (normal TV) MultiSwitch'e verildiğinde, bu sinyalin kaynağındaki cihazların zarar görmesini engeller.

6. UPS (Kesintisiz Güç Kaynağı):

• Santral gibi merkezi sistemlerin elektrik kesintilerinden etkilenmemesi için kullanılır.

7. Pisuar (Direnç Sonlandırıcı - 75 Ohm Terminator):

• MultiSwitch veya santralde kullanılmayan boş çıkışların açık bırakılmaması gerekir. Açık bırakılırsa sinyal yansımaları olur ve tüm sistemin performansı düşer. Bu boş portları sonlandırmak için kullanılır.

8. Dağıtım Kutusu / Kabin:

• Tüm bu ekipmanların dış etkenlerden (yağmur, toz, fiziksel müdahale) korunması için kullanılan metal veya plastik koruma kutularıdır.

Özetle:

• Tek Daire: LNB -> Kablo -> Uydu Alıcısı
• Küçük Apartman: LNB -> MultiSwitch -> Her Daireye Kablo -> Uydu Alıcısı
• Büyük Site/Otel: Quattro LNB -> Santral (Headend) -> Her Daireye Kablo -> Uydu Alıcısı

Doğru ekipman seçimi, kaliteli malzeme kullanımı ve profesyonel kurulum, uzun yıllar sorunsuz uydu yayını keyfi için en kritik faktörlerdir.
